塑料零件和注塑模具的分析仿真软件SOLIDWORKS Plastics

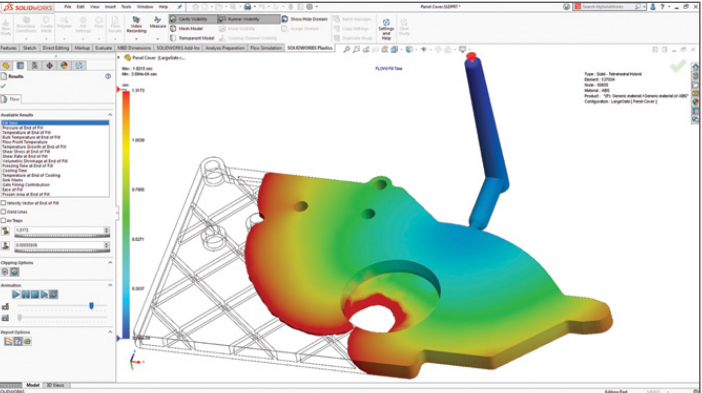

SOLIDWORKS Plastics 直接为塑料零件和注塑模具的设计人员带来了易于使用的注塑成型模拟。它模拟熔融塑料在注塑成型过程中的流动方式，以预测零件和模具上与制造相关的缺陷。您可以在设计时快速评估可制造性，以消除成本高昂的模具返工、提高零件质量并加快上市时间。结果顾问给予故障排除步骤和实用的设计建议，以帮助诊断和解决潜在问题
当前位置：金年会jinnian >产品和服务 >仿真分析 Simulation
塑料零件和注塑模具的分析仿真软件SOLIDWORKS Plastics
SOLIDWORKS Plastics目标
对于设计塑料零件或注塑模具的公司而言，SOLIDWORKS Plastics 可帮助用户在零件和模具设计的最初阶段预测并避免制造缺陷、消除成本高昂的返工、提高零件质量并缩短上市时间。
一、SOLIDWORKS Plastics概述:
SOLIDWORKS Plastics 给予的计算机辅助工程 (CAE) 仿真工具可以对注塑成型工艺过程中熔化塑料的流动进行预测，这种方法被用于 80% 以上塑料产品的生产制造。预测塑料将如何流动的功能让设计人员可以预测与制造相关的缺陷。由于能够预测这些缺陷，用户可以更改模具几何体、工艺条件或塑料材料以最大限度地减少潜在缺陷，从而节省能源、自然资源、时间和资金。
二、SOLIDWORKS Plastics优势:
• 避免隐性成本：SOLIDWORKS Plastics 产品可用于优化零件壁厚、浇口位置以及流道系统尺寸和位置，确保模具能够一次性正常投入生产，从而减少甚至避免返工。
• 减少制造缺陷和废品：SOLIDWORKS Plastics 可以在产品开发的最初阶段轻松分析设计迭代，因为此时的变更成本最低但对可制造性的影响最大，这样可以提高零件质量并尽量降低生产废品率。
• 减少上市时间延迟情况：SOLIDWORKS Plastics 可以帮助在模具加工开始之前预测并避免潜在制造缺陷，几乎可以消除耗时且昂贵的模具返工现象，并确保在不超出预算的情况下满足项目最后期限和交付日期。
• 避免效率低下的“自动化孤岛”：SOLIDWORKS Plastics 给予了自动化报告生成工具，有助于共享和解释仿真结果，从而增进不同地点开发团队之间的协作。
三、SOLIDWORKS Plastics功能表:
SOLIDWORKS 设计支持 | 常规分析和网格化 | 模具几何支持 | 结果（部分清单） | 塑料材料数据库 | 仿真功能 | 高级仿真功能 | 语言支持 |
• 原生SOLIDWORKS文件 • 与SOLIDWORKS几何数据关联 • 完全嵌入SOLIDWORKS 3D CAD中 | • 自动生成网格 • 向导式网格创建和分析设置 • 全局和局部网格细化控制 • 实体 3D 网格 • 边界网格（壳体） | • 流道设计向导 • 直浇口和浇道 • 热流道和冷流道 • 多穴模 • 父子模 • 冷却管路 • 导流板和气泡 • 随形冷却道 • 模具镶件 • 流道域类别 | • eDrawings ® 支持 • 填充时间、填充可靠度、Results Adviser • Nominal Wall Thickness Adviser • 压力曲线图 • 部件和模具温度曲线图 • 剪切率 • 冷却时间 • 焊接线、气穴、缩痕、缩痕轮廓 • 固化层比例分布 • 锁模力、周期时间 • 体积收缩率 • 位移（零件翘曲） • 导出到 ABAQUS ® 、ANSYS ® 、Digimat ® | • 广泛的热塑性塑料、模具材料和冷却剂数据库 • 材料数据库自定义 | • 填充阶段 • 保压阶段 • 冷却分析 • 翘曲预测 • 建议浇口位置 | • 零件插入过压铸模 • 多色注射过压铸模 • 纤维排向分析 • 阀门浇口 • 通风分析 • 模具镶件 • 气体辅助注塑铸模 • 共同注塑铸模 • 双折射 • 反应注射成型 • 随形冷却分析 • 翘曲分析 | • 捷克语 • 中文 • 法语 • 德语 • 意大利 • 日语 • 韩语 • 波兰文 • 葡萄牙 • 俄语 • 西班牙 • 土耳其 |
其他SOLIDWORKS仿真软件：
SOLIDWORKS Flow Simulation
轻松快速的模拟对设计成关至关重要的流体流动、热传递、流体力。

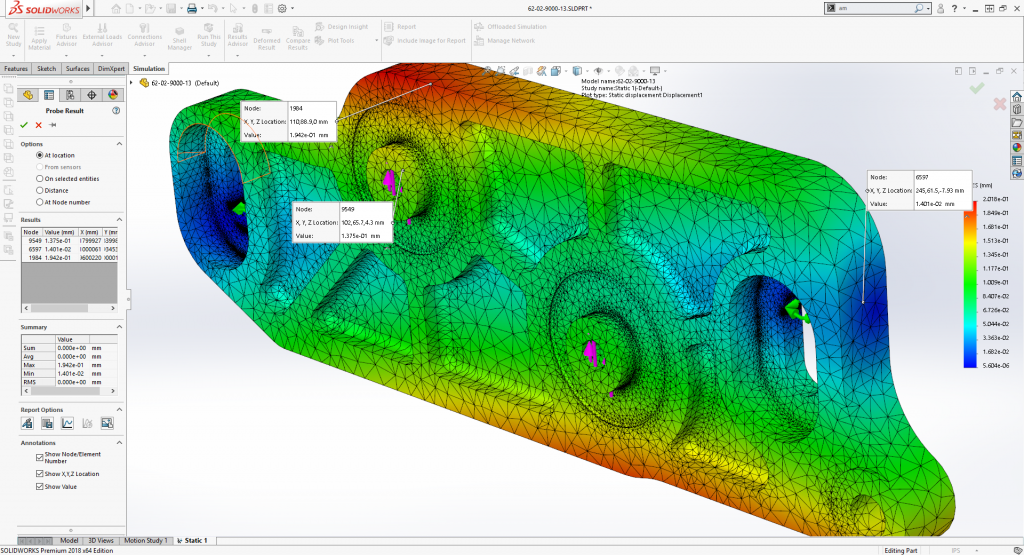

SOLIDWORKS Simulation
在设计时快速评估可制造性，以消除成本高昂的模具返工，提高零件质量并加快上市。
SIMULIA-3DEXPERIENCE
高级多物理场仿真、仿真过程管理和设计仿真
分析、试用、购买、询问价格，欢迎咨询SOLIDWORKS正版授权代理商金年会jinnian：400-690-5090。
