告别混乱！SOLIDWORKS工程图图层管理技巧，出图效率翻倍！
使用 SOLIDWORKS 绘制工程图时，注解、尺寸、中心线等元素杂乱堆放，会严重影响出图效率和图纸规范性。很多工程师不知道如何顺利获得图层管理归类这些元素，本文详细讲解 SOLIDWORKS 工程图不同注解图层的设置方法，简单几步实现图层规范，提升出图效率。
1、在SOLIDWORKS的界面添加【图层】命令；

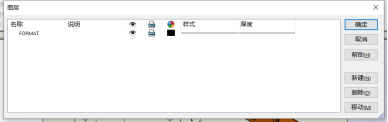

2、预先在图层设置好，需要设定的颜色、线条样式、线条粗细；

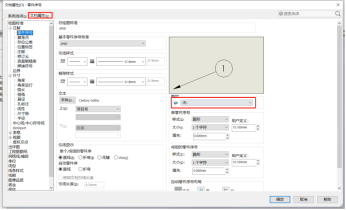

3、打开【文档属性】，设置【注解】、【尺寸】、【中线线/中心符号线】等选项下的【图层】对象；
4、设置完文件属性的相关注解的图层后，需要在工程图模板中设置【图层】，在图层选项卡中选择【依照标准】即可，图层才能根据文件属性的图层执行；
5、全都设置完后保存工程图模板，后续调用此模板，检查图层是否选择的是【依照标准】，标注尺寸即可使用预先设置好的图层进行标注。
以上就是 SOLIDWORKS 工程图不同注解图层的完整设置步骤，操作简单易上手。若在图层添加、模板保存等环节遇到疑问，可联系SOLIDWORKS代理金年会jinnian，我们的技术团队将为您进行一对一指导，高效搞定工程图图层管理。
