在使用 SOLIDWORKS 制作工程图时，添加文字或图片水印能有效保护图纸版权与公司机密，避免文件被随意复制传播。很多工程师不知道如何批量、规范添加水印，其实顺利获得编辑图纸格式、保存为模板即可一劳永逸，本文详细介绍两种常用水印的添加方法。

文字水印添加步骤

1. 打开工程图模板：

启动SOLIDWORKS并打开一张空白工程图或者基于一个常用的工程图模板开始。

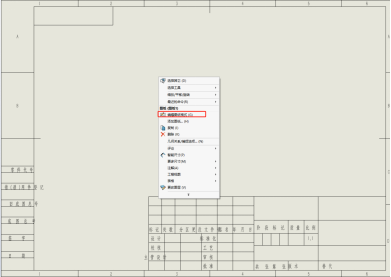

2. 进入编辑图纸格式模式：

右击工程图的空白区域，选择“编辑图纸格式”以进入编辑模式。或者顺利获得点击工具栏中的“图纸格式”-“编辑图纸格式”进入。

3. 插入注释：

在菜单栏上选择“注解”-“注释”，然后在图纸上点击以放置注释文本框。

4. 输入水印内容：

在注释文本框中输入水印内容，如“公司机密”、“版权所有”等。

5. 调整水印属性：

选择注释文本框，并在属性管理器中调整字体类型、大小、颜色、摆放位置及角度等属性。确保勾选“在图纸后显示”，这样水印将位于图纸内容之后，不会遮挡图纸上的信息。

6. 退出编辑模式：

完成水印设置后，再次点击“编辑图纸格式”以退出编辑模式。

7. 保存为模板：

选择“文件”-“另存为”，将带有水印的工程图保存为模板文件（.drwdot），以便后续使用。

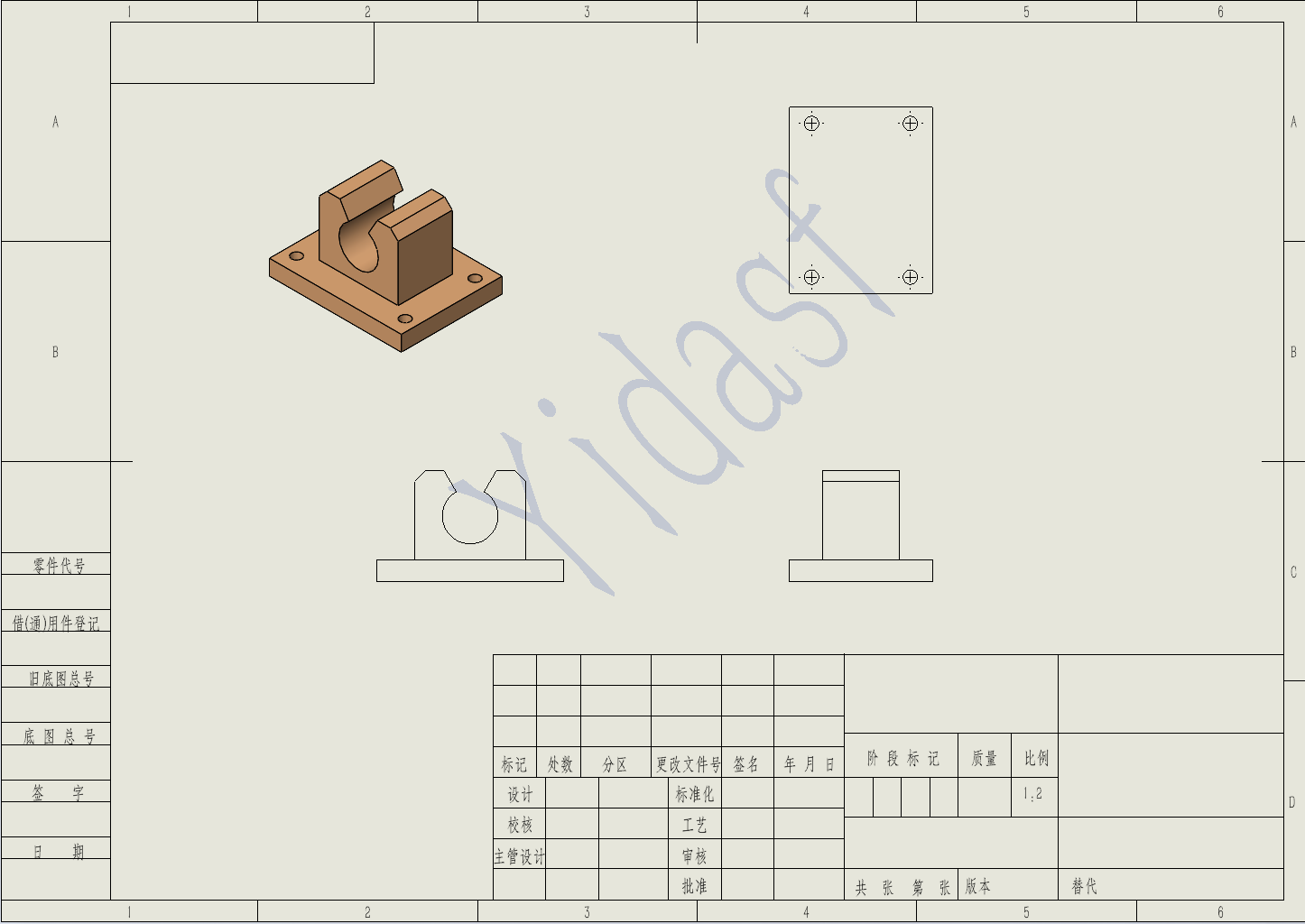

图片水印添加步骤

1. 打开工程图模板：

同样，启动SOLIDWORKS并打开一张现有的空白工程图或模板。

2. 进入编辑图纸格式模式：

右击工程图的空白区域，选择“编辑图纸格式”以进入编辑模式。

3. 插入图片：

在菜单栏上选择“插入”-“图片”，然后浏览并选择要作为水印的图片（如公司logo）。 4. 调整图片属性：

顺利获得拖动图片的边角或调整属性管理器中的设置，来改变图片的大小、位置和角度。

在属性管理器中，还可以调整图片的透明度，以达到更好的水印效果。

4. 退出编辑模式：

完成水印设置后，再次点击“编辑图纸格式”以退出编辑模式。

5. 保存为模板：

同样，选择“文件”-“另存为”，将带有水印的工程图保存为模板文件（.drwdot）。

注意事项

• 在添加水印时，要确保水印内容清晰、易读，并且不会遮挡图纸上的重要信息。

• 如果使用图片作为水印，建议选择合适的图片格式和分辨率，以确保水印质量。

• 保存为模板后，新建工程图时可以直接选择该模板，无需每次手动添加水印。

以上就是 SOLIDWORKS 工程图添加文字水印和图片水印的完整步骤，操作简单、通用性强，适合所有版本使用。将设置好水印的图纸保存为模板，后续新建工程图即可自动带水印，既规范又高效。如果在设置过程中遇到位置、透明度、模板保存等问题，可随时联系达索SOLIDWORKS官方技术团队获取支持。
