SOLIDWORKS 工程图零件属性不显示？这样解决超简单！
做SOLIDWORKS工程图时，明明零件自定义属性填好了，工程图模板也链接了属性，可注释里就是空白不显示 —— 这是很多工程师常踩的坑，其实问题根源很明确，解决起来就两步。
一、先确认两个前提（排除基础问题）

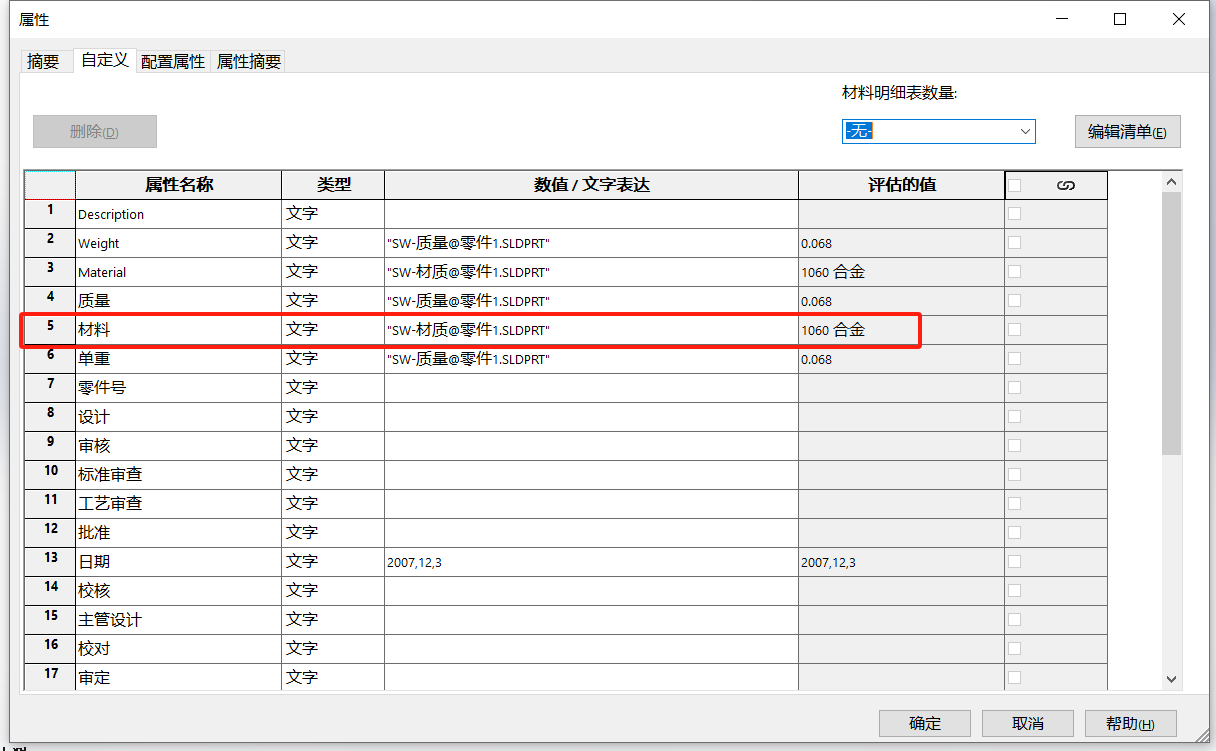

SOLIDWORKS零件自定义属性已填写：打开零件文件，检查 “自定义” 标签下的属性（比如材料、图样代号等），确保数值没有遗漏；

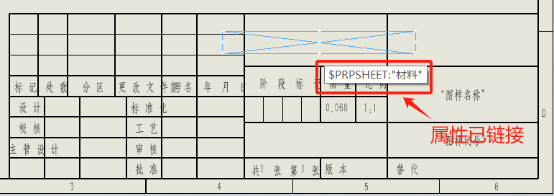

SOLIDWORKS工程图属性已正确链接：在工程图模板的注释中，确认已顺利获得 “属性链接” 功能关联到零件对应的自定义属性（比如链接 “材料”“图样名称”）；

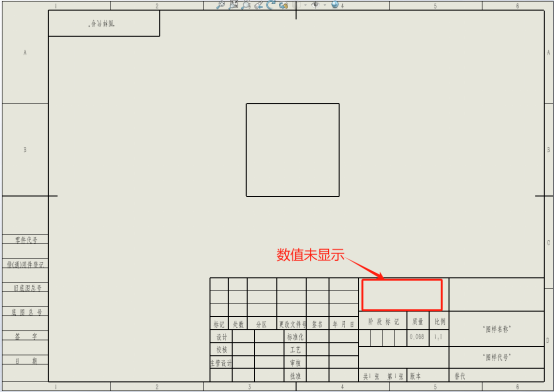

插入模型后属性仍空白：完成上述两步后，插入零件模型，SOLIDWORKS工程图注释依然没有显示属性数值。
二、问题根源：“配置特定” 属性覆盖了 “自定义” 属性
SOLIDWORKS 里有个优先级规则：零件的 “配置特定” 属性优先级比 “自定义” 属性高。如果两者有同名属性（比如都叫 “材料”），“自定义” 属性会被自动覆盖。
你遇到的空白情况，就是因为 “配置特定” 里的同名属性没填数值 —— 工程图优先读取 “配置特定” 属性，没值就只能显示空白。
三、两步解决：要么删要么改

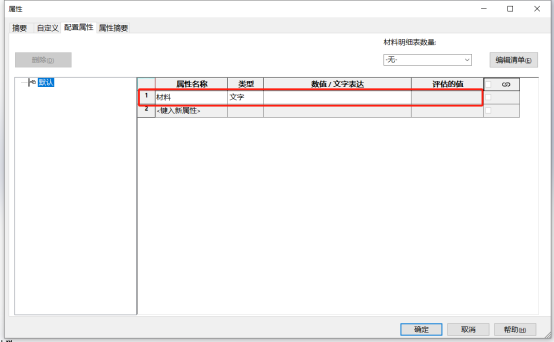

打开SOLIDWORKS零件属性窗口，切换到 “配置特定” 标签，找到和 “自定义” 中同名的属性（比如 “材料”），直接删除该属性，或者修改属性名称（避免和 “自定义” 属性重名）；
保存零件文件后，回到工程图，刷新模型链接，属性数值就会正常显示了。
其实这个问题核心就是 SOLIDWORKS 的属性优先级规则 ——“配置特定” 比 “自定义” 优先级高，只要避开同名属性冲突，就能快速解决。平时创建零件属性时，建议尽量避免 “自定义” 和 “配置特定” 用相同名称，或者在 “配置特定” 中及时填写必要数值，能少踩很多坑。
如果按上面的方法操作后，属性还是不显示，可能是工程图模板链接有误或文件存在其他配置问题，欢迎联系SOLIDWORKS一级代理商金年会jinnian技术团队（或拨打电话：400-690-5090），我们给予一对一免费答疑，帮你快速排查问题。
