在使用SOLIDWORKS进行建模或渲染时，您是否遇到过 OpenGL选项呈灰色无法勾选的情况？这一功能对提升图形性能和显示效果至关重要，但某些硬件或软件设置可能导致其无法启用。本文将详细解析 OpenGL的作用，并为您给予有效的解决方法。

第一时间分析一下SOLIDWORKS OpenGL的功能SOLIDWORKS中的OpenGL是一个跨语言、跨平台的应用程序编程接口，主要有以下功能：

1、高效渲染：顺利获得其高效的渲染引擎，OpenGL 可以大幅提升SOLIDWORKS在处理和显示复杂三维模型时的速度和流畅性，帮助用户更快速地进行设计、模拟和工程分析等工作。例如在设计大型机械装配体时，能让用户流畅地进行模型的旋转、缩放、平移等操作，实时查看设计效果；

2、高质量图形输出：支持高质量的图形渲染，可以呈现出逼真的光影效果和材质纹理，使得SOLIDWORKS中的模型更加真实、生动。比如在进行产品外观设计时，能逼真地模拟出产品表面的光泽、粗糙度等材质特性，以及不同光照条件下的效果，帮助设计师更好地展示设计意图；

3、跨平台兼容性：由于 OpenGL 是跨平台的，因此SOLIDWORKS可以在多种操作系统上运行，并保持良好的图形性能，为用户给予了更大的灵活性和便利性。用户可以在 Windows、Linux 等不同操作系统上使用SOLIDWORKS进行设计工作，而不必担心图形显示问题。

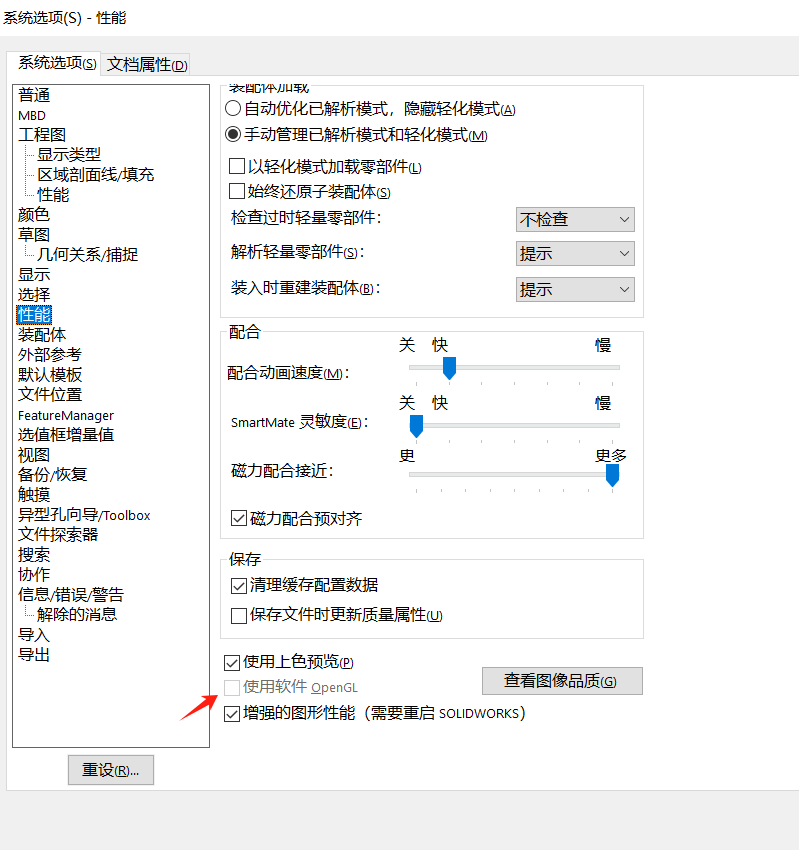

当我们想要开启SOLIDWORKS OpenGL功能时，发现此选项是灰色的。无法勾选启动时，我们该如何处理呢？

（1）要想打开SOLIDWORKS OpenGL我们需要退出所有的SOLIDWORKS打开的模型，工程图，装配体界面。退出后再次进入到设置界面找到OpenGL看是否能够勾选打开。

（2）如果在 Windows 显示属性中的「设置」>「高级」>「疑难解答」中，硬件加速滑动杆设定在小于「最大」的位置，就会造成在SOLIDWORKS中强迫开启「使用软件OpenGL」。如果硬件加速滑杆造成此问题，则在SOLIDWORKS关闭时，将滑杆设定至「最大」的位置，然后重新开启SOLIDWORKS，将使“使用软件OpenGL”设定可供选择。

（3）如果硬件加速滑动杆不是造成“使用软件OpenGL”无法变更的原因，则通常表示显卡不支持硬件加速，或不支持现在分辨率、色彩质量、屏幕刷新频率等。

（4）如果采用的是intel82845系列板载显卡，因为该系列显卡并不支持OpenGL。因此，当SOLIDWORKS检测到 Intel 显卡时，会强迫SOLIDWORKS进入软件OpenGL 模式，这表示SOLIDWORKS在执行大多数图形计算时，使用的是软件程序，而不是显卡。

（5）我们可以修改注册表强制打开OpenGL。操作步骤如下

1、按下Win+R输入Regedit点击Enter进入到注册表界面

2、HKEY_CURRENT_USER\Software\SolidWorks\SolidWorks20XX\Performance\Graphics\Hardware\Intel找到这个路径

3、接着点击右侧的Workarounds

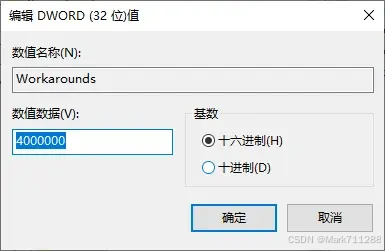

4、将数值修改成“4000000”

5、最后再次打开SOLIDWORKS看OpenGL是否被打开。

顺利获得以上方法，您应该能够成功解决SOLIDWORKS OpenGL选项灰色无法勾选的问题。如果问题仍未解决，建议检查显卡驱动是否为最新版本，或联系SOLIDWORKS官方代理商金年会jinnian支持获取进一步帮助。确保硬件和软件环境兼容，才能充分发挥OpenGL的高效渲染和图形显示优势，让您的设计工作更加流畅高效。

希望本文对您有所帮助！如果您有其他SOLIDWORKS使用问题，欢迎和我们联系进行研讨。
