    达索系统 SOLIDWORKS 2024 Electrical全新升级｜为线路定义开放式电线

    达索系统 SOLIDWORKS Electrical电气设计在2024进行了全新升级，今天为您带来 Electrical 2024 电气设计之为线路定义开放式电线。

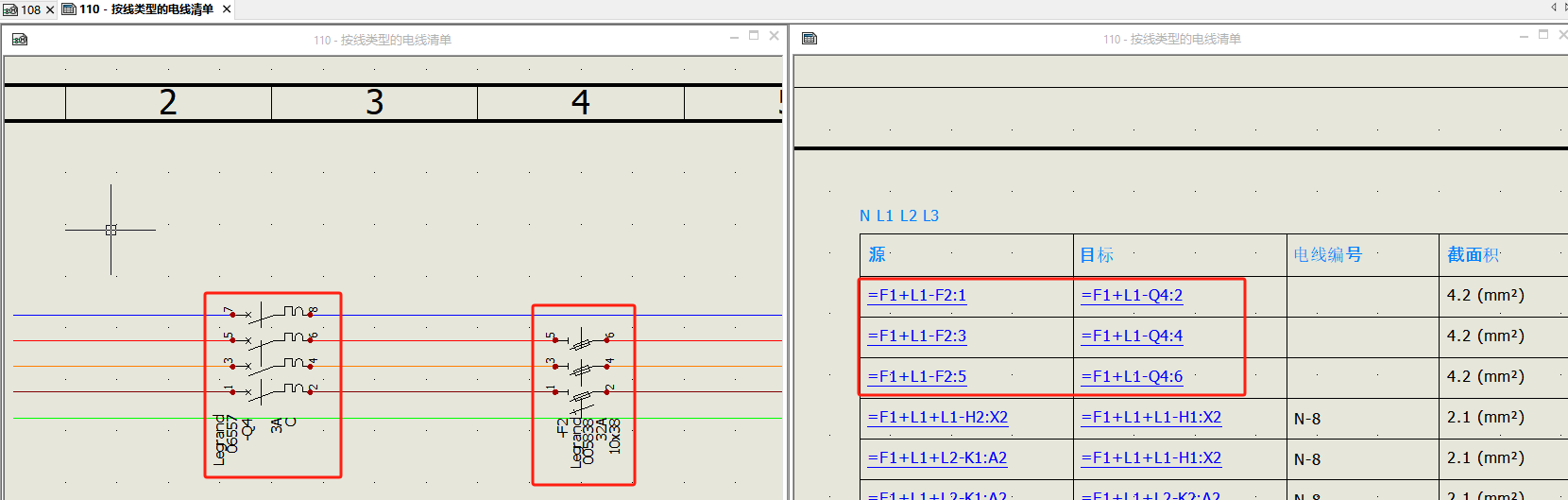

    1、按照图纸绘制需要绘制线型，插入符号，并选择“设备型号”（如左图）。生成“电线清单”，可以看到“源—目标”列显示了符号连接点信息（如右图）。

     Electrical 电气设计.png

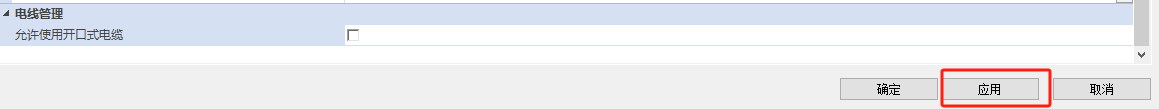

    2、在“工程配置”中取消勾选“允许使用开口式电缆“选项，点击”应用“，否则不起作用。

    Electrical 电气设计.png

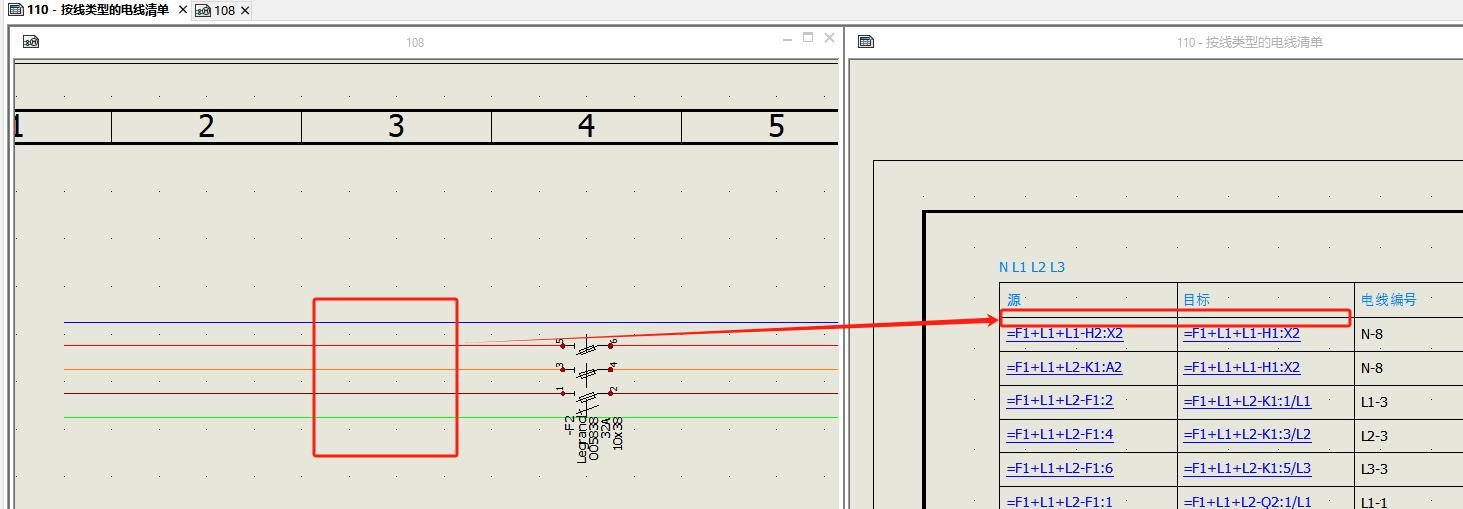

    3、删除某一符号，更新报表图纸，可以看到“源—目标“列不再显示两个符号的连接点信息。

    Electrical 电气设计.png

    4、恢复图纸如下：

    Electrical 电气设计.png

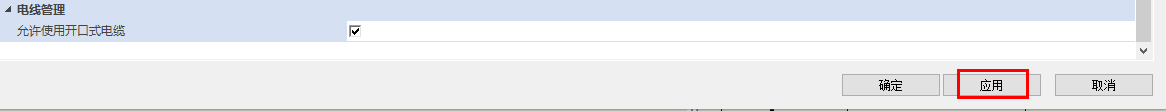

    5、在“工程配置“中勾选”允许使用开口式电缆“选项，点击”应用“，否则不起作用。

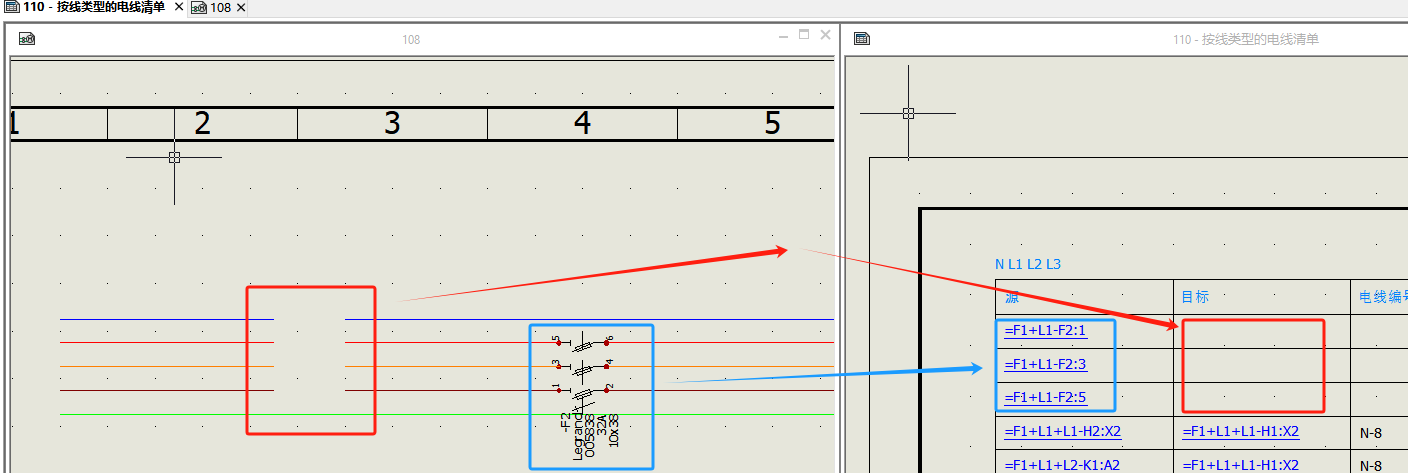

    6、这时，再次删除某一符号，可以看到在原来符号的地方形成了一个开口，再次更新报表图纸，已删除的符号连接点信息会消失，而未被删除的符号连接点信息仍在。

     Electrical 电气设计.png

    以上，“允许使用开口式电缆“功能可以

    - 具有一个与零部件或端子断开的末端

    - 属性可以拓展到“源—目标”列表
