在使用SOLIDWORKS软件进行草图绘制时，必须注意对草图进行完全定义。草图的定义状态可根据是否报错来进行分类，包括正常状态和错误状态。在正常状态下，SOLIDWORKS草图可以被欠定义和完全定义所区分，分别以蓝色和黑色呈现；而在错误状态中，则存在过定义、悬空和无解等问题。

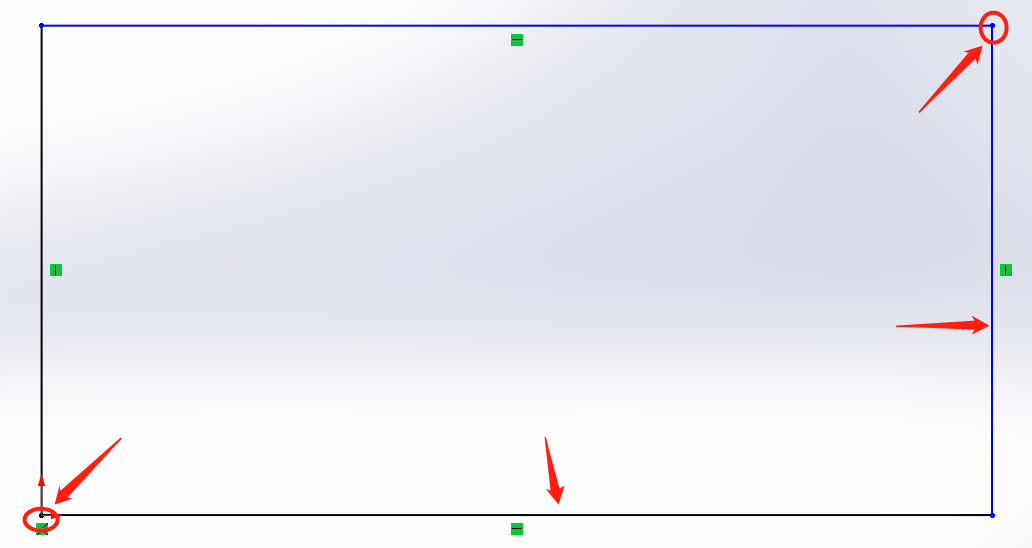

其中，错误状态需要修复，不然会影响模型重建速度，严重错误会导致模型无法完成。正常状态中，欠定义草图是蓝色，完全定义草图是黑色，如下图，除了线有蓝黑区别外，点同样也有蓝黑状态，只有全部点、线全部变为黑色后，才视为SOLIDWORKS草图完全定义。

SOLIDWORKS完全定义草图好处很多，例如：

1. 完全定义了草图线段互相之间的几何关系，尺寸关系，当尺寸发生变化时，SOLIDWORKS草图的几何关系不会被破坏，也就是矩形不会尺寸变化后变成了梯形（除非本身修改意图就是变成梯形，这也同样可以做到）；

2. 完全定义后，草图更稳定，运算时间更快，建模时每次更改特征时，软件会自上而下重建所有特征，因此，报错、未定义的草图会提升重建时间；

3. 完全定义后，SOLIDWORKS草图可以取得明确指定的“名称”，后续参数化才可以实现；

SOLIDWORKS完全定义草图的方法有2种：

1. 手动，使用智能尺寸标注、定义草图的几何关系，该方法可以把设计意图深入融汇到尺寸标注中去，精确控制产品尺寸修改的方向和互相关联程度；

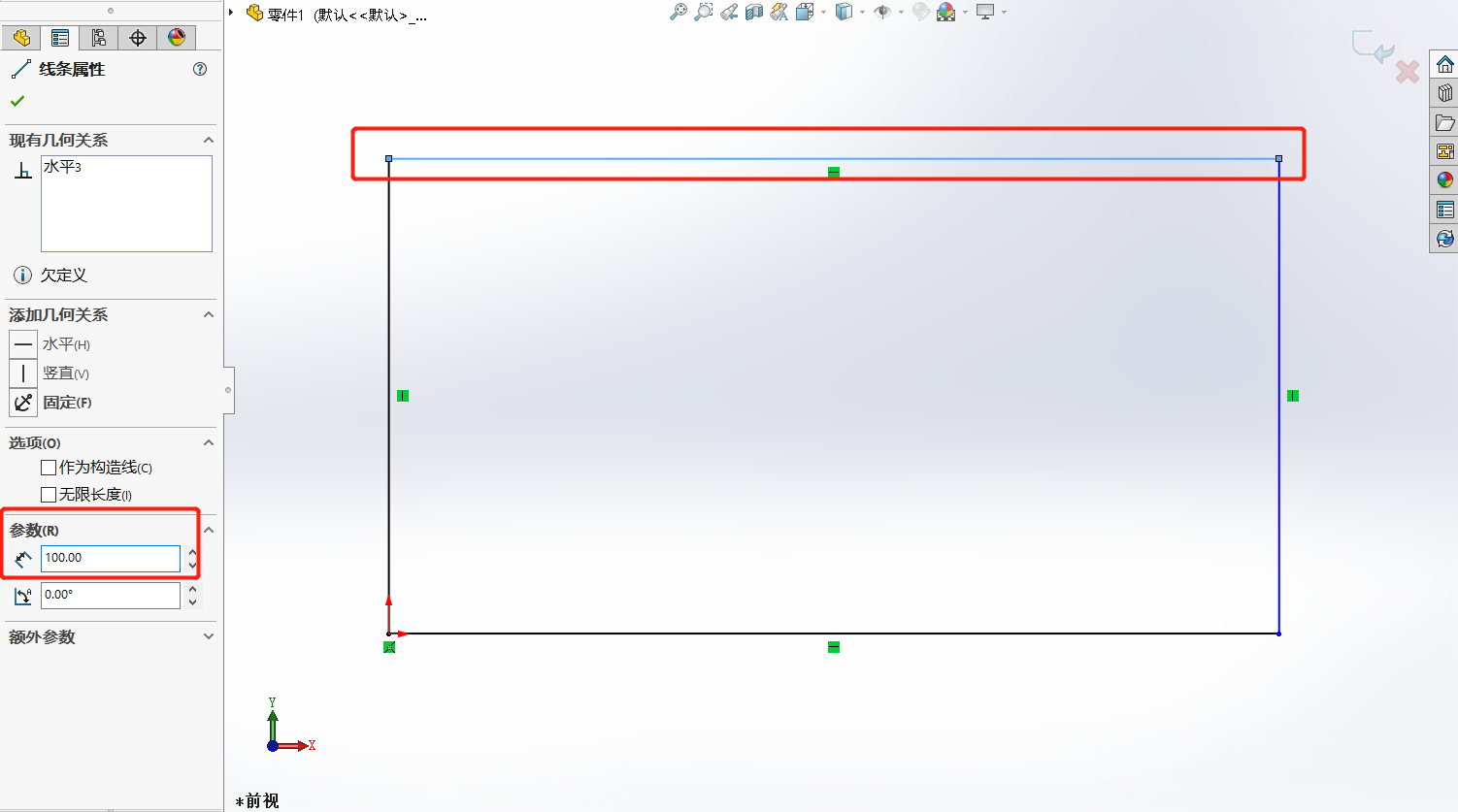

2. 自动，如下图，绘制完草图后，属性管理器中可以定义线长，右键后使用完全定义草图，系统会自动运算尺寸链并完成标注；
