将SOLIDWORKS工程图批量转换成PDF文件设置操作说明

一、在PDM管理工具中载入转换任务

1、浏览到PDM服务器中管理端安装路径，默认路径为：C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS PDM\Default Data，找到文件“Convert_gb.cex”。

2、启动PDM管理工具，以admin账户登录到对应的PDM库中，此例中库名称为ManageTest。

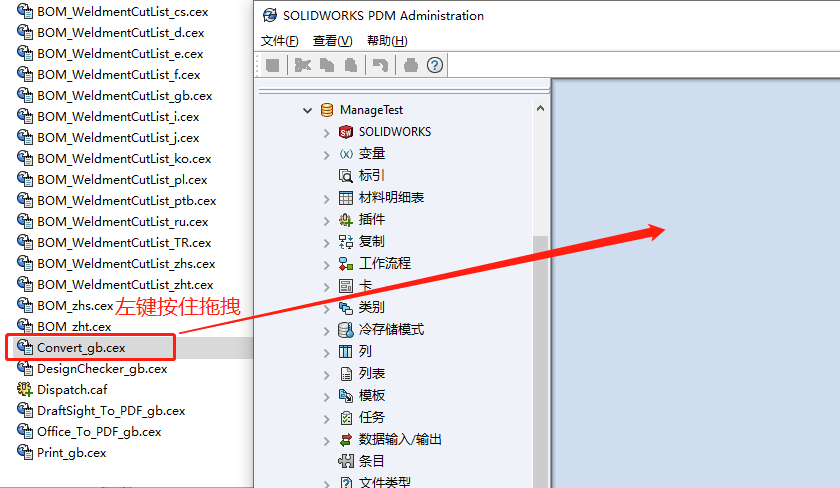

3、将在步骤1中找到的Convert_gb.cex文件拖拽到PDM管理工具右侧空白区域，如下图所示：

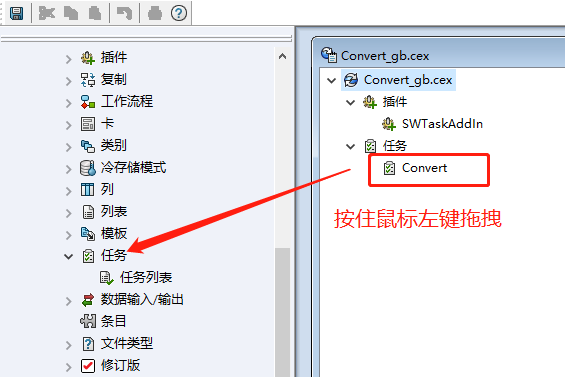

4、展开PDM管理工具中的“任务”分类目录，将右侧窗口中的“Convert”任务拖拽到左侧管理工具的“任务”分类目录中，如下图所示：完成后可关闭右侧“Convert_gb.cex”窗口，完成转换任务的载入。

二、设置转换PDF任务

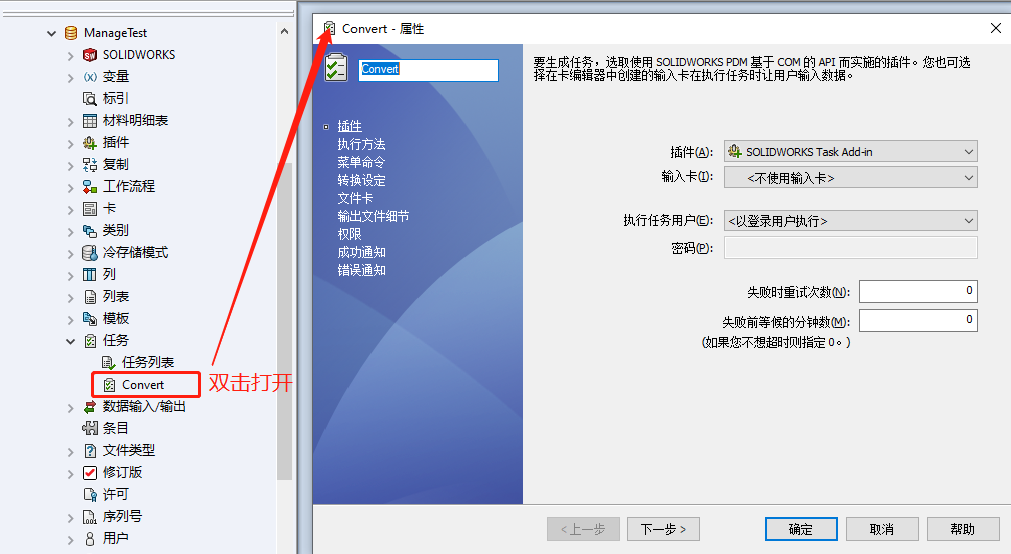

1、双击打开在第一条第4步载入的Convert任务，在弹出的Convert属性窗口按照指示完成转换PDF任务设定。

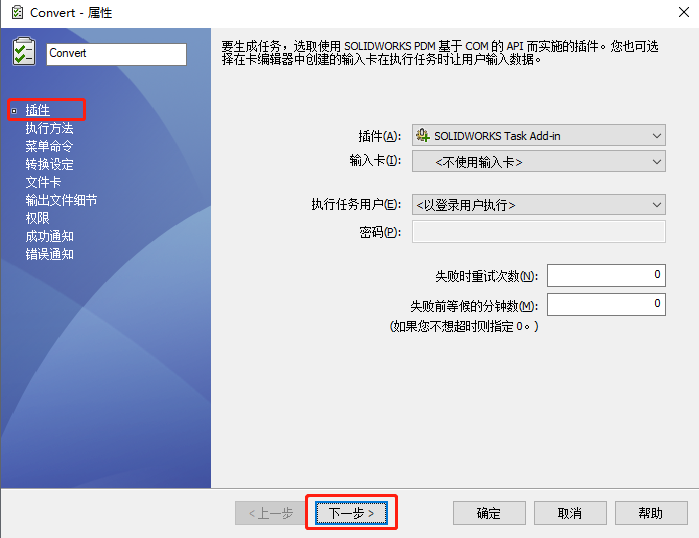

2、在弹出的Convert属性窗口左侧“插件”选项页按照默认设置即可，然后点击“下一步”，切换到“执行方法”选项页；

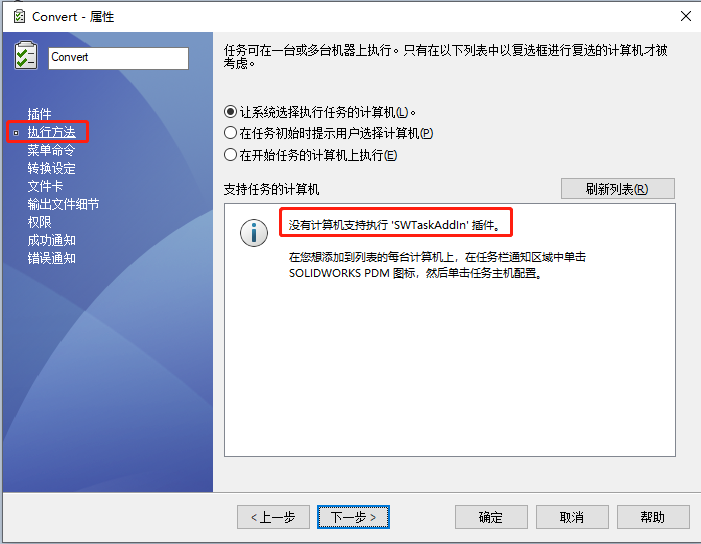

3、在“执行方法”选项页，默认显示是没有设置支持任务执行的计算机，参考下图，为此需要先设置可以执行转换任务的计算机；

4、需选择安装了SOLIDWORKS CAD软件和PDM客户端的计算机做为执行转换任务的计算机，用户先在该计算机上登录PDM客户端，然后在计算机桌面右下角右键点击PDM图标，在弹出的菜单中选择“任务主机配置”命令，参考下图：

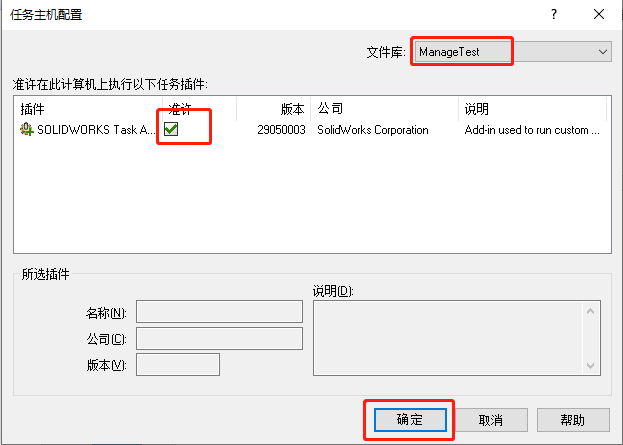

选择“任务主机配置”命令后，弹出“任务主机配置”界面，在配置界面中，参考下图设置，完成后点击“确认”按钮即可。

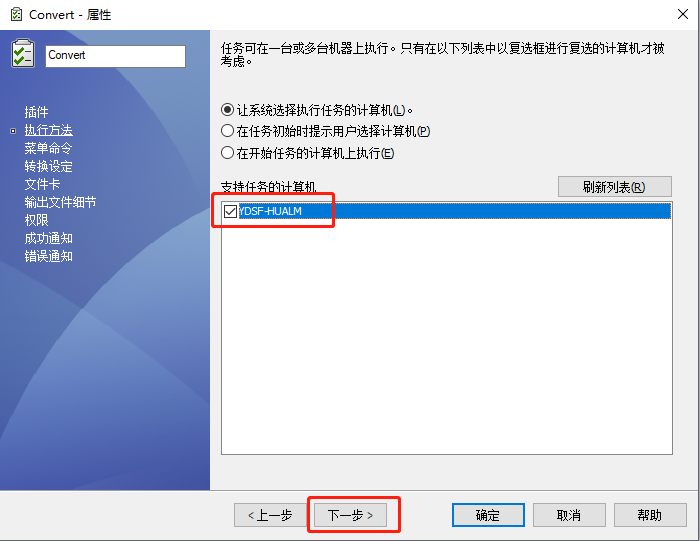

5、返回PDM管理工具Convert 属性设置界面，在“执行方法”选项页点击右侧的“刷新列表”按钮，勾选所列出的计算机名称然后点击“下一步”，参考下图：

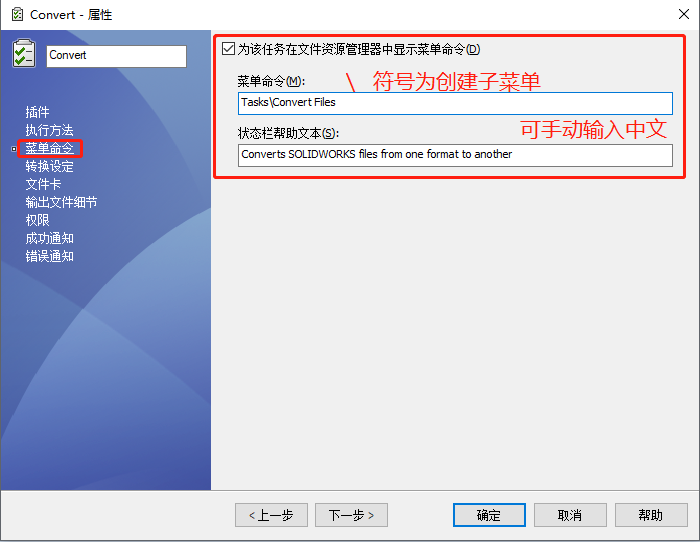

6、在点击下一步后切换到“菜单命令”选项页，该选项页用于设置在PDM客户端显示的菜单命令，参考下图设置：完成后点击“下一步”；

设置完成后在PDM客户端用户查看的效果如下图：

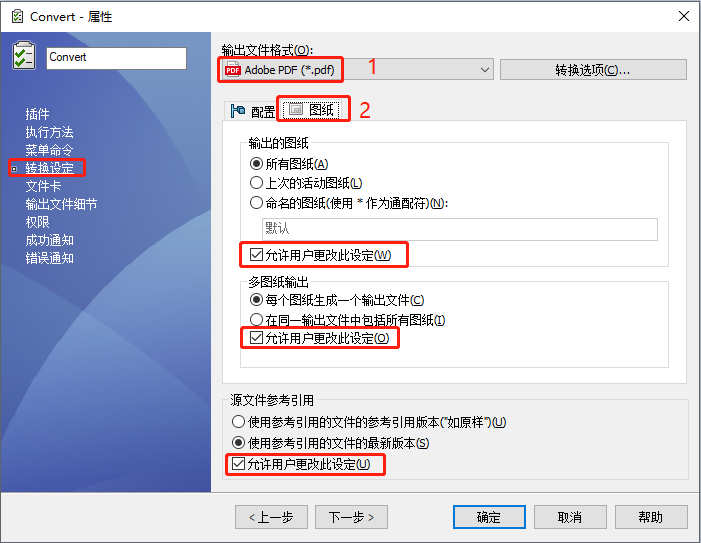

7、在“转换设定”选项页，选择输出文件格式为PDF格式，此处为图纸转换，为此需切换到“图纸”设置页，用户可根据图纸实际情况进行转换设定，建议默认勾选“允许用户更改此设定”以便使用人员可以自行调整需要转换的文件，参考下图：完成后点击下一步；

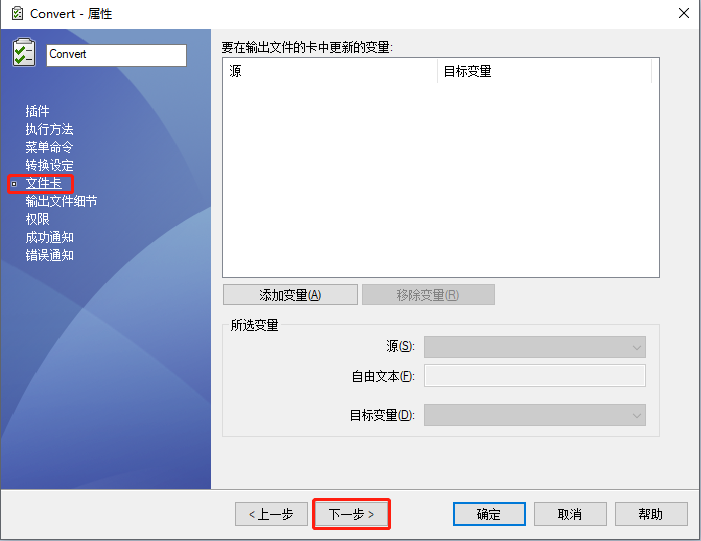

8、在“文件卡”选项页，此选项页默认无需设置，如需要将文件卡中的变量值(自定义属性)进行更新，可在此进行设置，此处直接点击下一步；

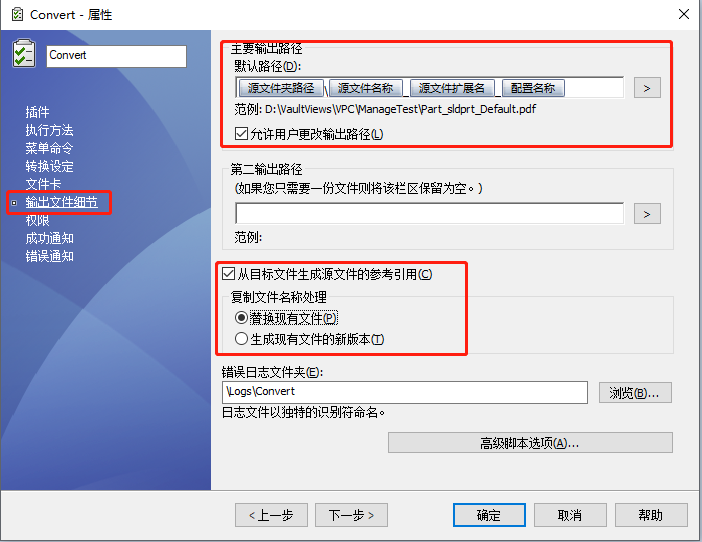

9、在“输出文件细节”选项页，可设定转换后的PDF文件输出路径和是否生成与源图纸的关联参考关系。参考下图设置：完成后点击下一步；

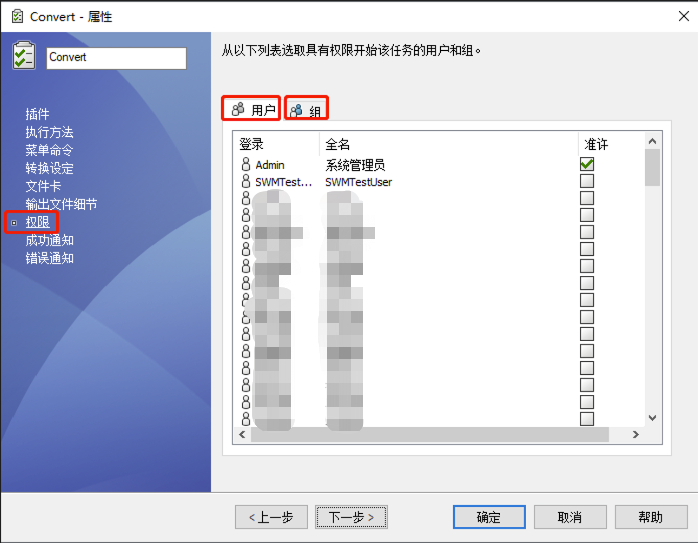

10、在“权限”选项页，可设定允许执行此转换任务的人员/组权限，参考下图：用户可根据实际情况设定；

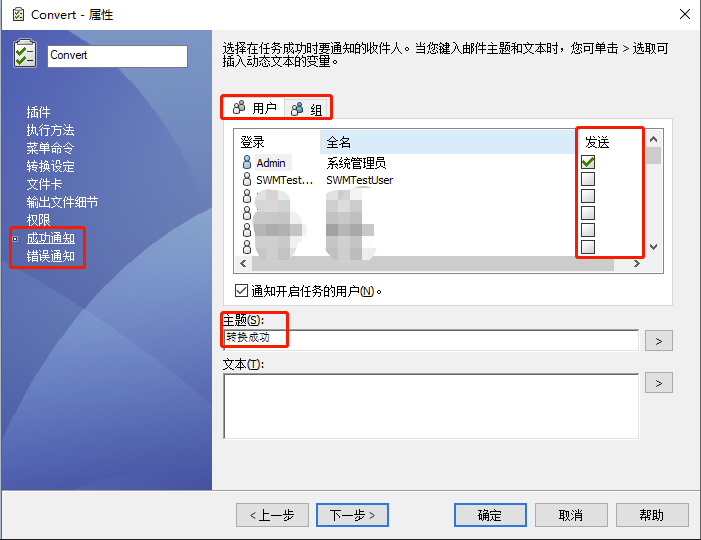

11、在“成功通知”和“错误通知”选项页，可设定转换成功/失败通知主题及内容，如果转换成功/失败，用户能够收到对应的通知信息，完成后点击确认即可，到此便完成转换PDF任务的设置工作。

三、手动启动转换任务

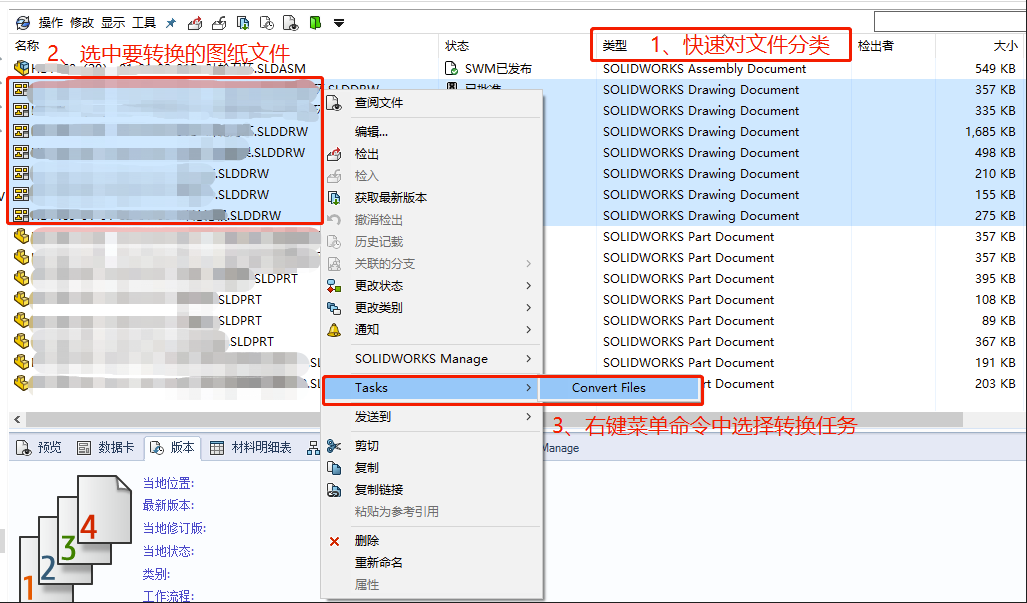

1、具备转换任务权限的用户在登录PDM客户端后，浏览到需要转换成PDF文件的图纸文件所在路径，顺利获得点击列中的“类型”列，快速将文件分类，然后顺利获得单选/多选文件的方式选定需要转换的图纸文件，点击鼠标右键弹出菜单命令，选择转换PDF任务，参考下图：

四、将转换任务嵌入到流程

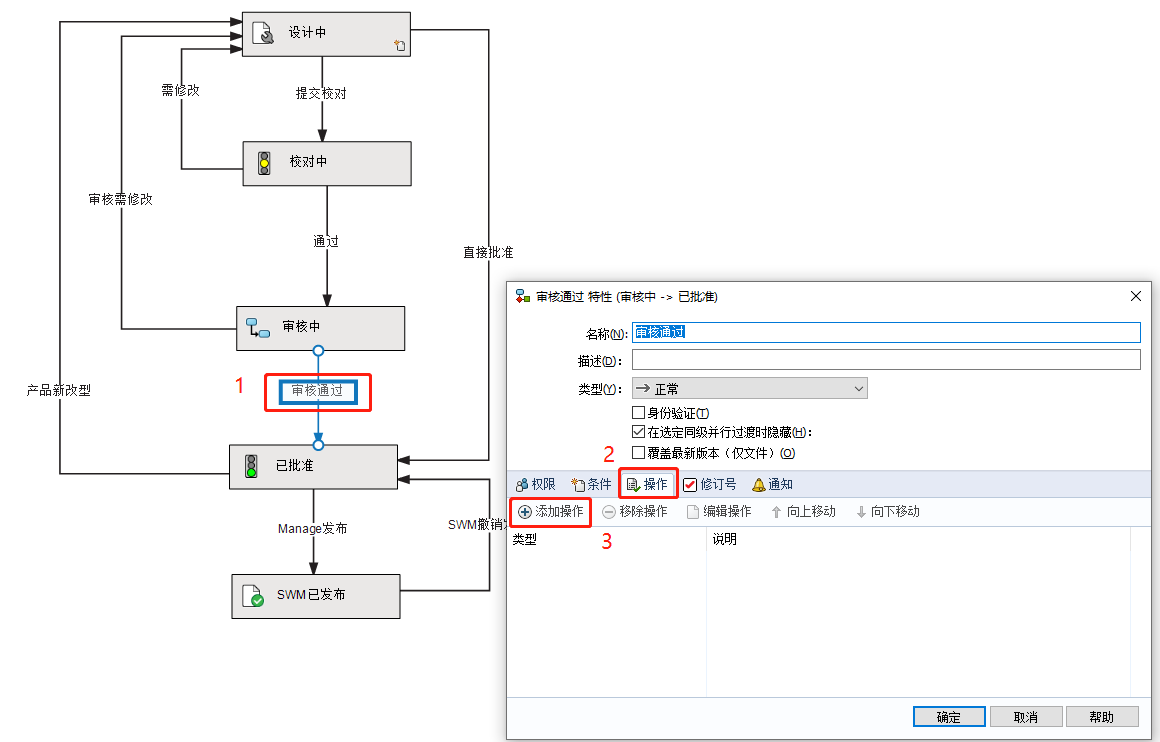

1、以管理员admin用户登录到PDM管理工具，展开“工作流程”中针对图纸的审批流程，假定需要在“审核顺利获得”后进行图纸转换任务，可点击“审核顺利获得”变换，在弹出的窗口选择“操作”页签，点击“添加操作”命令，如下图：

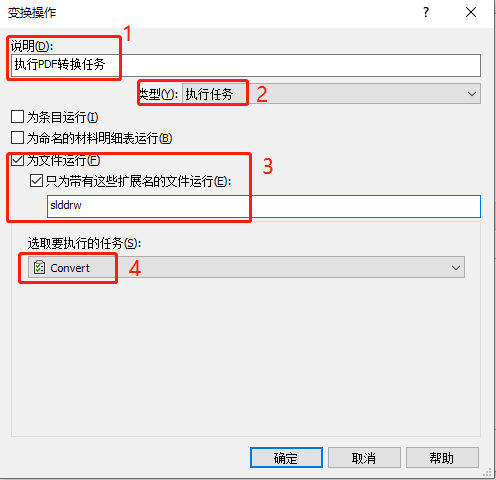

2、点击“添加操作”后，在弹出窗口设置变换操作，参考下图，完成后保存所修改的工作流程即可。

顺利获得SOLIDWORKS PDM的任务功能，可将SOLIDWORKS工程图批量转换成PDF文件，方便研发设计部门将PDF格式设计图纸下发到生产、制造、采购等部门。
