xFrame是云端3DEXPERIENCE平台3D Structure Creator角色中的一个基于Web浏览器的应用程序，它为工程师给予了基于特征的参数化结构建模设计工具，让工程师可以随时随地、在任何设备上自由地按自己的方式进行设计。

顺利获得XFrame应用工具，您可以：

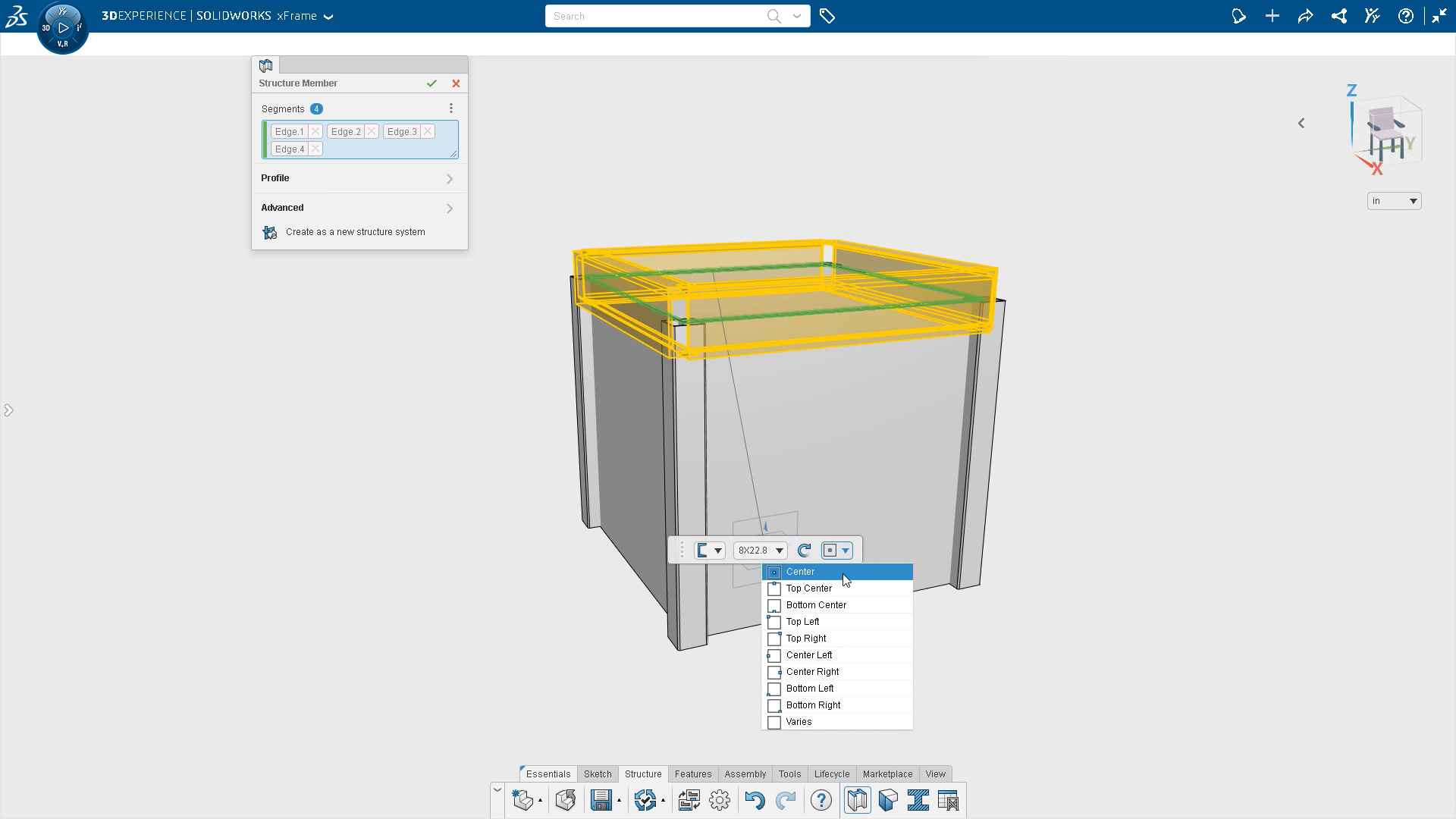

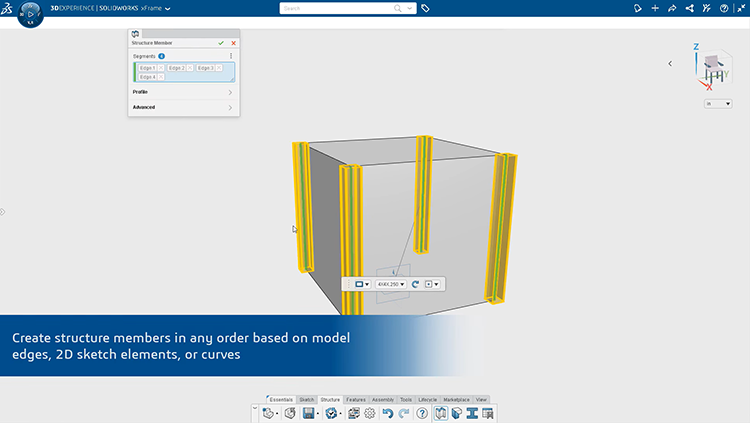

Ø 根据模型边线、2D草图或曲线创建结构构件；

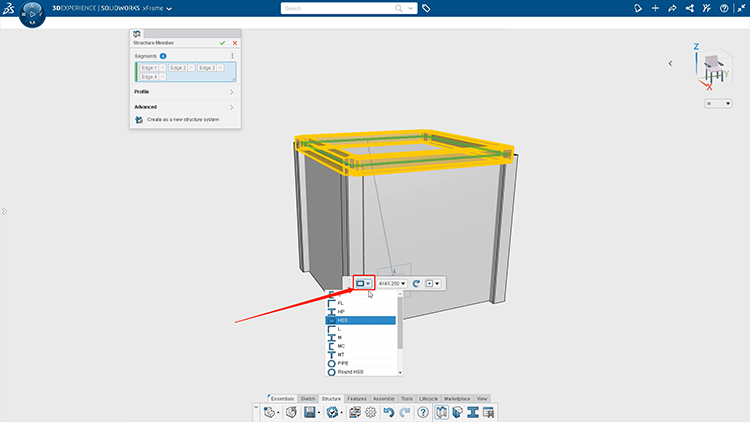

Ø 从标准类型和大小库中选中构件轮廓；

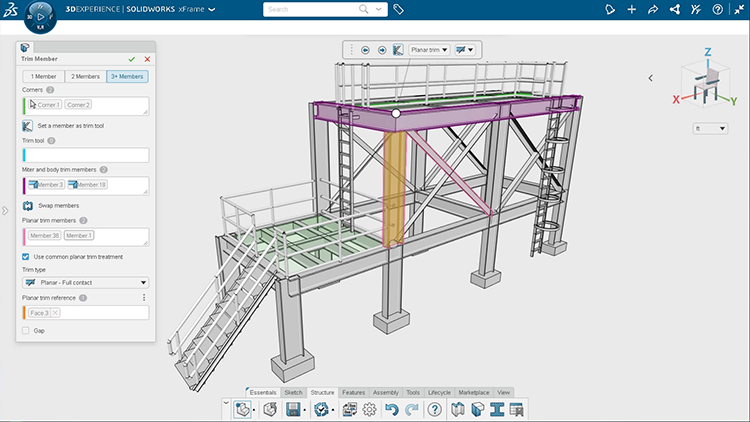

Ø 自动剪裁端点和边角处的构件；

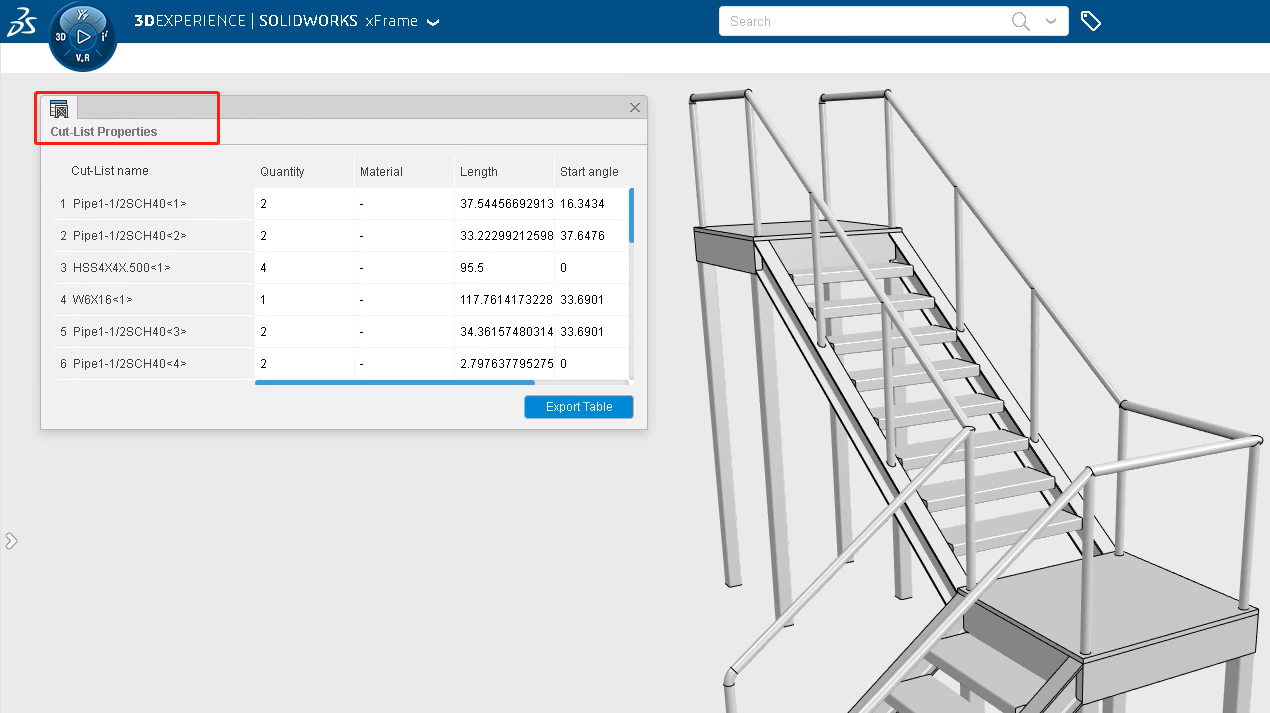

Ø 根据要用于制造的设计自动生成切割清单列表；

Ø 顺利获得顺畅的结构设计工作流程和专用的设计环节提高效率。

一、如何启动xFrame应用

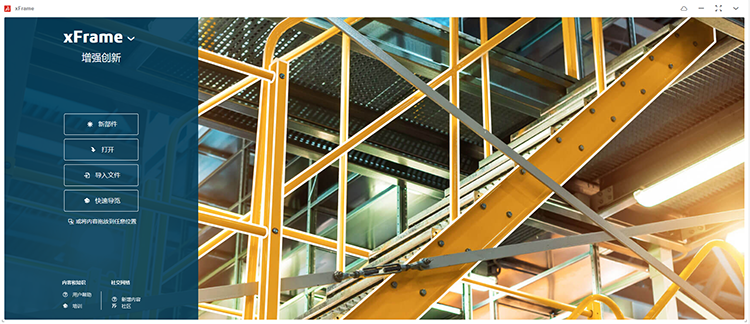

具备角色的用户登陆到云端3DEXPERIENCE平台后，可在浏览器左上角的罗盘中找到3D Structure Creator角色，点击角色后可看见角色所包含的应用程序，我们点击其中的xFrame应用程序，启动xFrame用户界面，如下图所示：

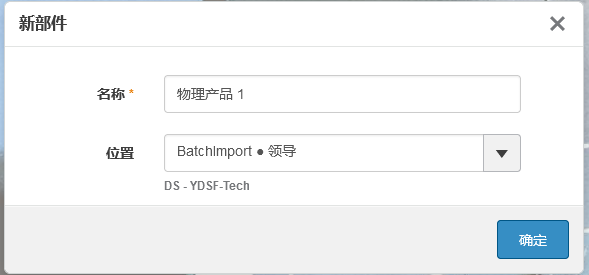

从上图中我们可以看出，xFrame用户界面与我们之前所讲过的xDesign类似。我们点击“新部件”按钮，弹出创建一个新的部件窗口。顺利获得该窗口我们可以输入新建部件的名称以及选择该部件在3DE平台中所保存的位置。完成后点击“确定”即可。如下图所示：

二、xFrame设计界面

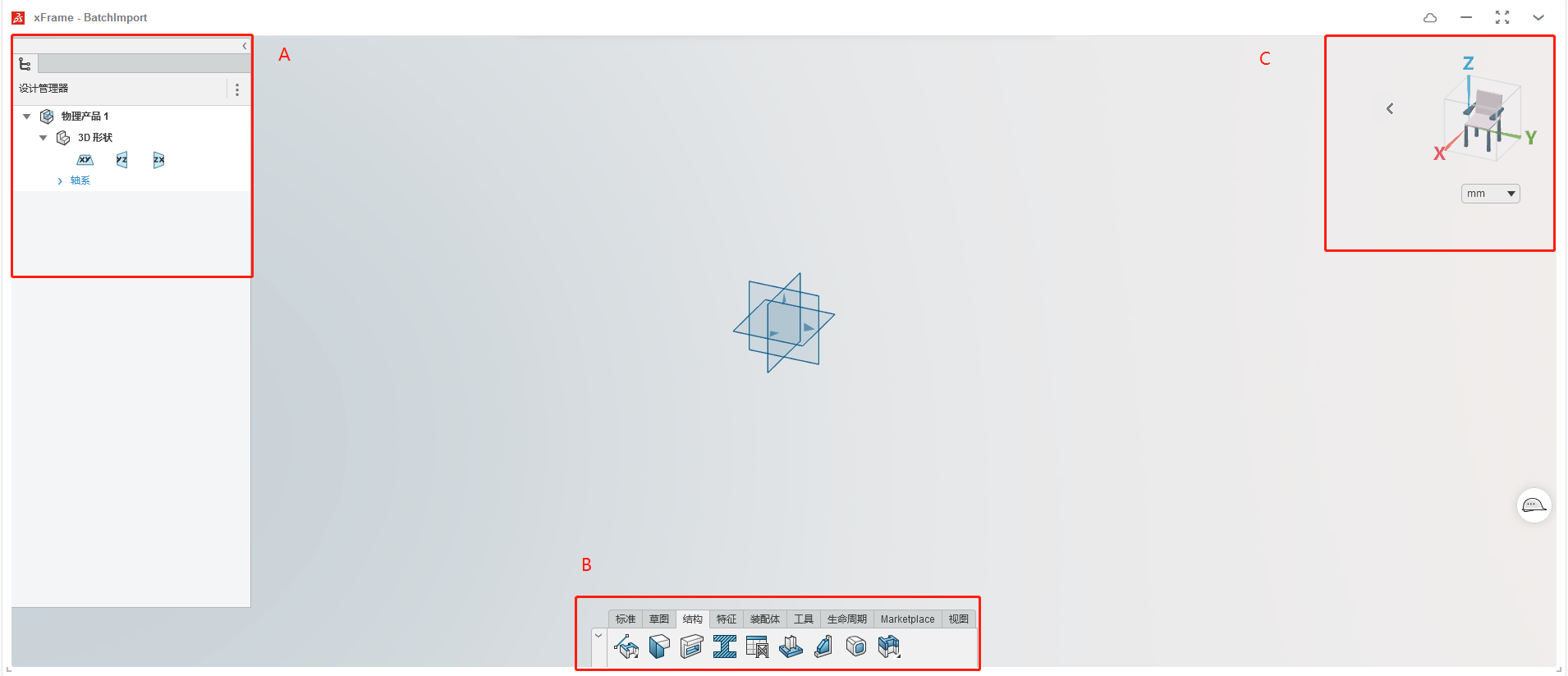

在上一步中点击“确定”后，进入xFrame的绘图建模界面，如下图：

左侧A区域是设计管理器区，结构件参数、特征等都显示在设计管理器树中。在树中双击可以激活特征。

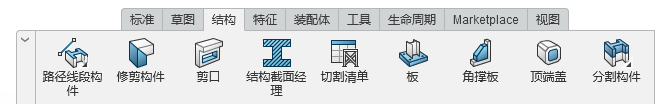

底部B区域是操作工具栏区域，包含按照设计任务分类的各项命令。

右上角C区域是三重轴视图视角设置区，三重轴向用户展示模型在空间中如何定位。您可以选择三重轴上的面以更改方向。单击箭头以打开迷你“视图”菜单。

三、小结

顺利获得上面的介绍我们可以看出，3D Structure Creator角色中xFrame是一款为3D结构设计量身定制的、基于Web浏览器的参数化结构建模设计解决方案，借助于云端3DEXPERIENCE平台，在创建准确、详细结构件设计的同时，还可以快速自动生成切割清单列表，实现数据从设计到制造的转换，提升跨部门协作效率。
