xSheetMetal是云端3DEXPERIENCE平台上，3D SheetMetal Creator角色中的一个基于Web浏览器端的应用程序，其专业的一体化3D钣金设计环境可以帮助企业简化创建、存储、共享、验证和管理设计的流程，并更快地将钣金产品推向市场。

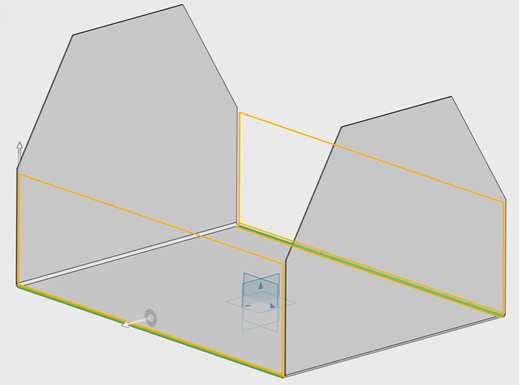

使用xSheetMetal中的钣金设计界面可以创建3D钣金零部件。

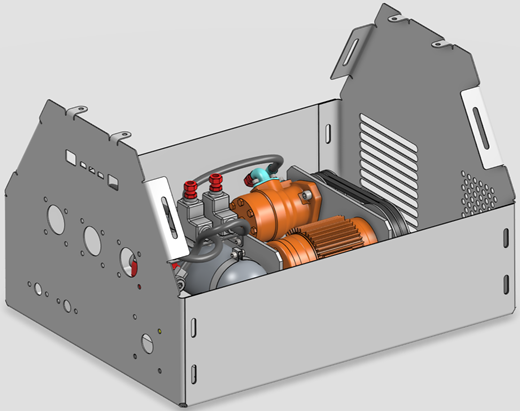

xSheetMetal给予了集成和灵活性，利用其单一的建模环境可以创建详细的钣金装配体。

xSheetMetal还可以创建平板型式，自动生成与折叠几何图形保持同步的制造展开图。

一、如何启动xSheetMetal应用

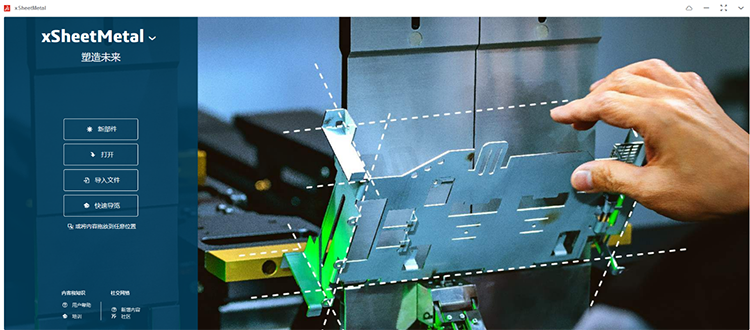

用户登陆到云端3DEXPERIENCE平台后，可在浏览器左上角的罗盘中找到3D SheetMetal Creator角色，点击角色后可看见角色所包含的应用程序，我们点击其中的xSheetMetal应用程序，启动xSheetMetal用户界面，如下图所示：

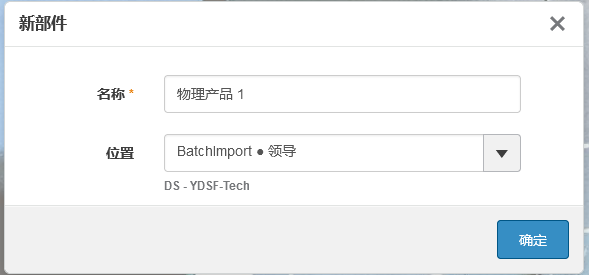

从上图中我们可以看出，xSheetMetal用户界面与我们之前所讲过的xDesign类似。我们点击“新部件”按钮，弹出创建一个新的部件窗口。顺利获得该窗口我们可以输入新建部件的名称以及选择该部件在3DE平台中所保存的位置。完成后点击“确定”即可。如下图所示：

二、xSheetMetal钣金设计界面

在上一步中点击“确定”后，进入xSheetMetal的绘图建模界面，如下图：

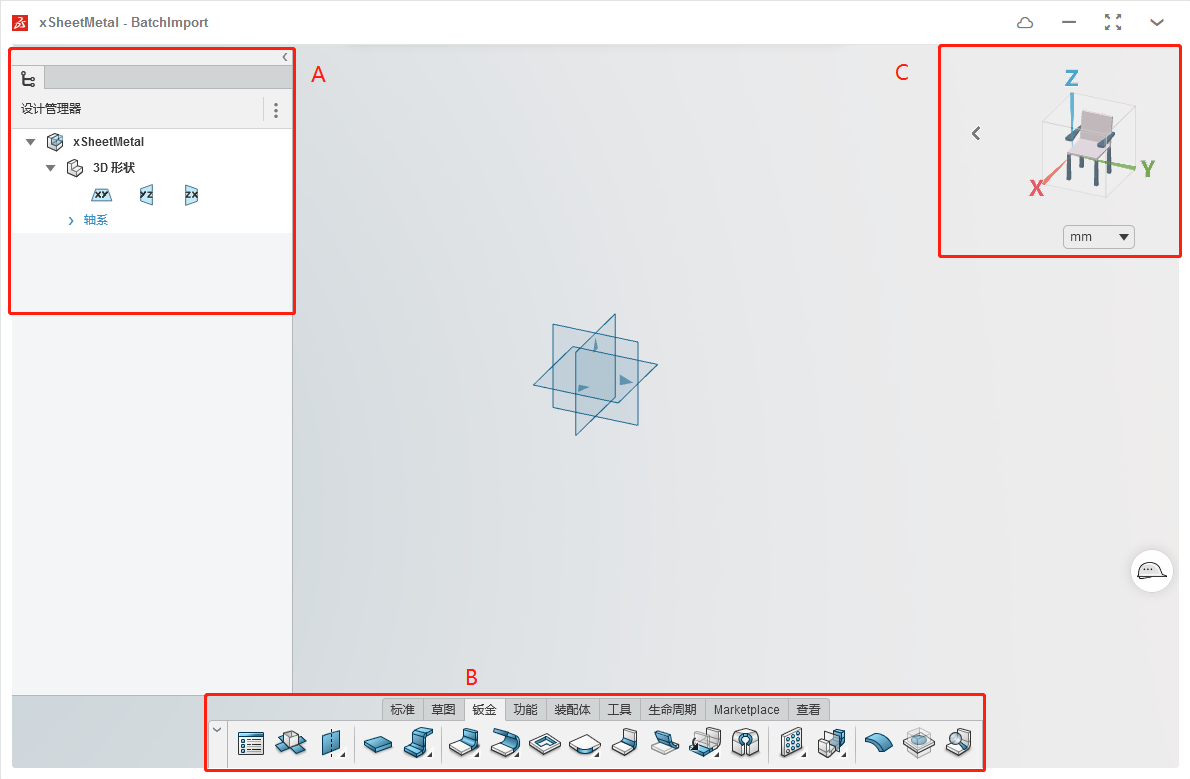

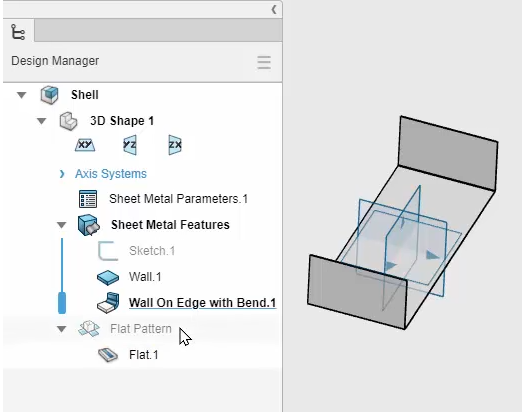

左侧A区域是设计管理器区，钣金参数、特征和平板型式都显示在设计管理器树中。在树中双击可以激活特征。

底部B区域是操作工具栏区域，包含按照设计任务分类的各项命令。

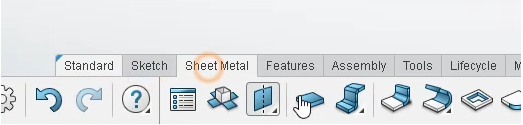

用户可以固定操作栏选项卡，使其始终可见。固定的选项卡在左上角有一个蓝色三角形，双击选项卡可以将其固定和取消固定。

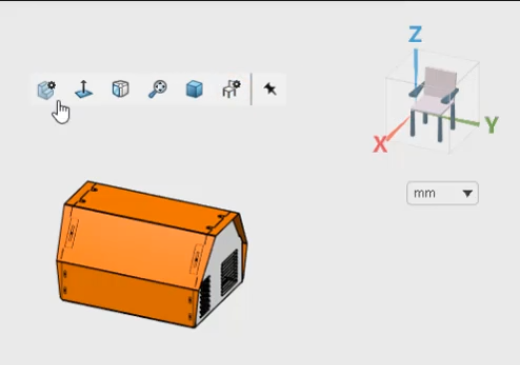

右上角C区域是三重轴视图视角设置区，三重轴向用户展示模型在空间中如何定位。您可以选择三重轴上的面以更改方向。单击箭头以打开迷你“视图”菜单。

三、小结

从上面的介绍可以看出，xSheetMetal是一款强大、直观、基于Web浏览器的钣金设计解决方案，借助于云端3DEXPERIENCE平台，在创建准确、详细钣金设计的同时，可以随时随地进行验证和制造，提升跨部门协作效率。
