SWM显示PDM库中零部件模型预览操作说明

一、 管理端设置

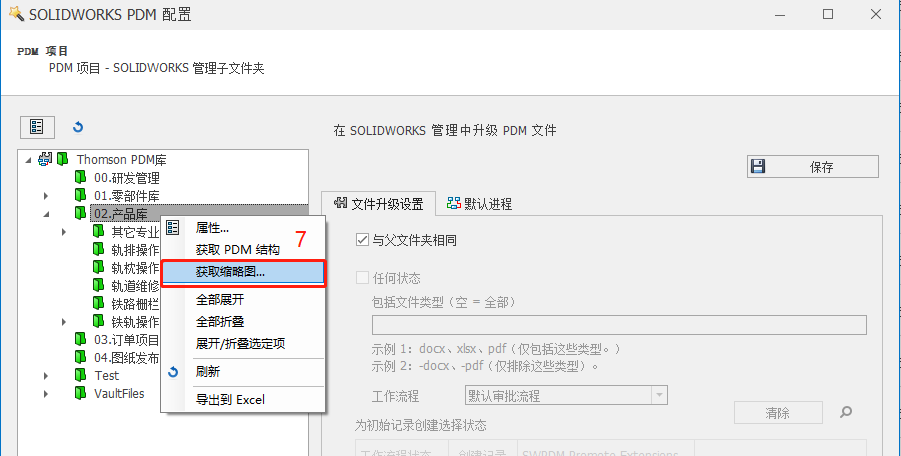

打开SWM管理端，参考下图步骤，在步骤6处点击鼠标右键，弹窗设置菜单，选择“获取缩略图…”。

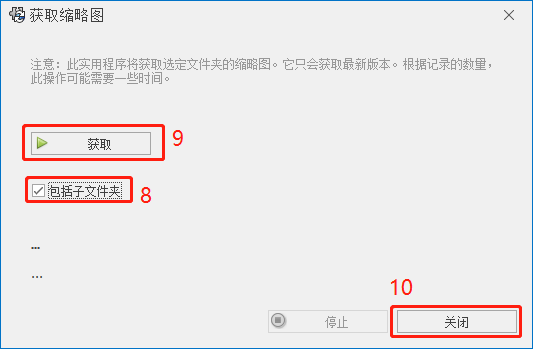

在点击菜单“获取缩略图”后，弹窗“获取缩略图”窗口，如下图所示，如果所选文件夹包含子文件夹，请按步骤8勾选“包含子文件夹”选项，然后点击“获取”，待获取完成，点击“关闭”按钮。完成缩略图获取过程。



二、 客户端设置

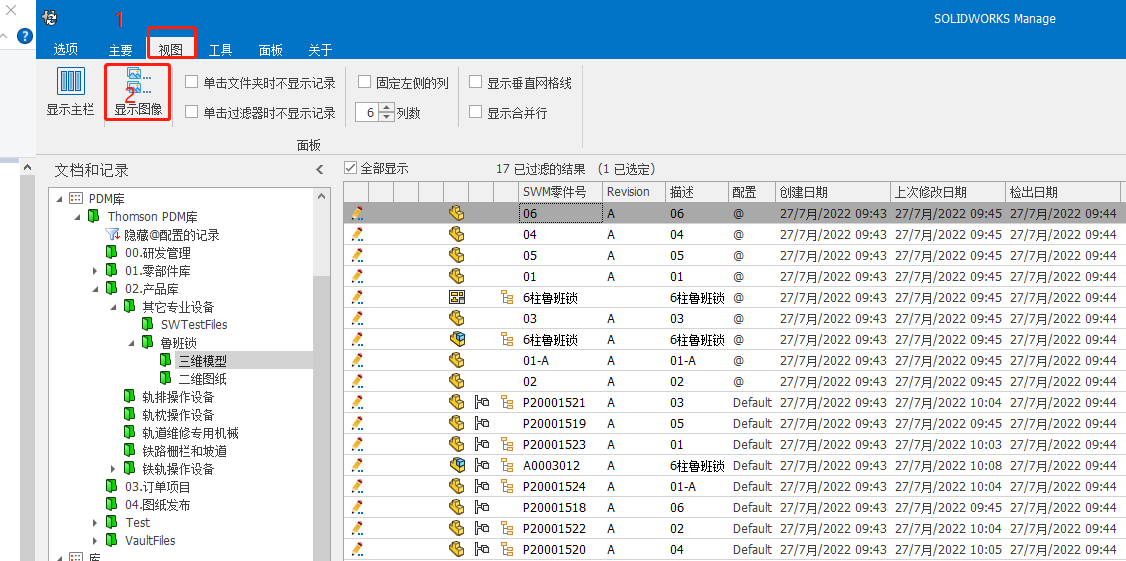

在管理端完成缩略图的获取操作后，回到客户端，点击“视图”页签，点击“显示图像”命令，即可为PDM中的零部件显示其缩略图。操作步骤如下图所示：

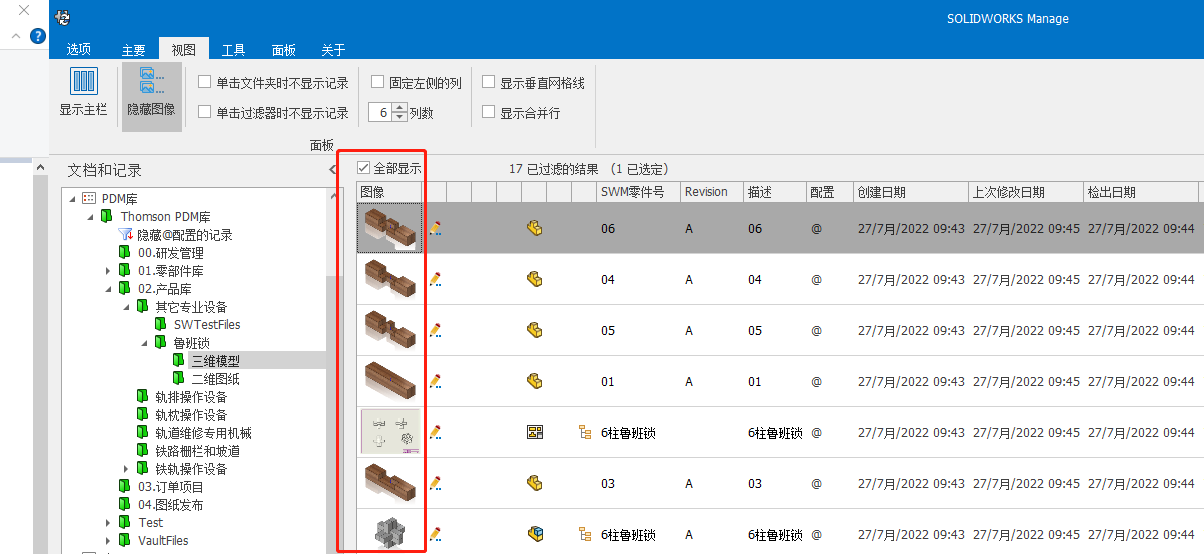

完成操作后效果如下图所示：
