3DE云仿真技巧——利用第三方软件进行网格划分
相同大家顺利获得各种信息途径，都听说过3DEXPERIENCE这个云平台，这是达索退出的一个覆盖企业全流程的一体化研发平台，这里面包含产品设计、数据管理、市场营销、生产加工，当然，也包含了仿真功能。
3DE中的仿真功能集合了达索各个领域的产品，可以解决各类不同的仿真问题。像Abaqus结构仿真软件，CST电磁仿真软件，这些软件的求解器都被应用于3DE平台的仿真产品之中。那么有些工程师比较习惯使用HyperMesh等第三方软件进行复杂模型的网格划分，然后拿到达索的专业仿真软件里做仿真计算。我们在云平台可以这样做么？答案是肯定的。今天我们就顺利获得这个文章，来教大家，如何将第三方软件的网格数据，导入到3DE云仿真平台中来。
1. 第一时间，我们要将第三方网格数据存储成3DE支持的文件类型，现在，3DE中支持Abaqus的.inp格式和NASTRAN的.nas，.bdf格式。像HyperMesh这种前处理软件，是可以直接生成.inp格式的。

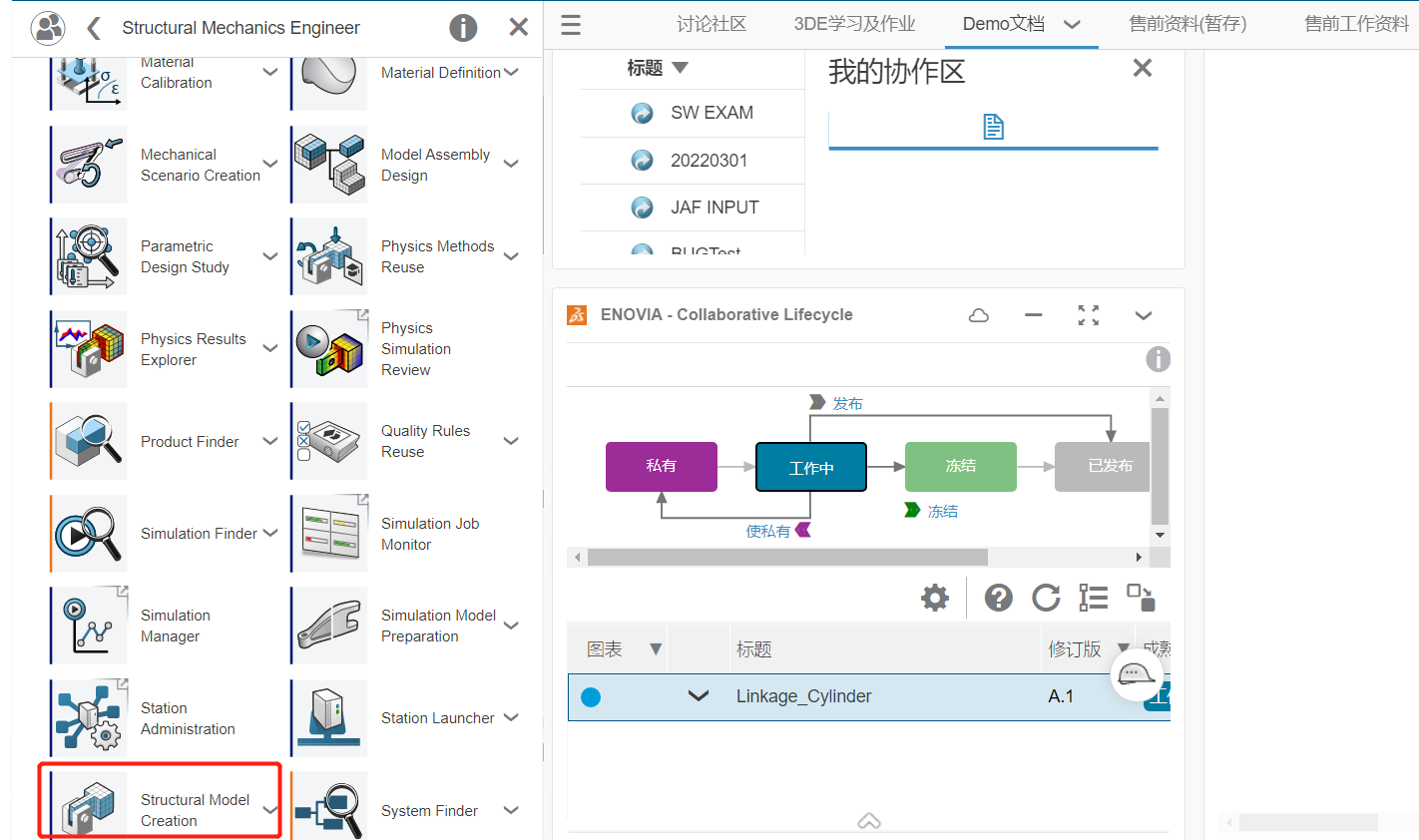

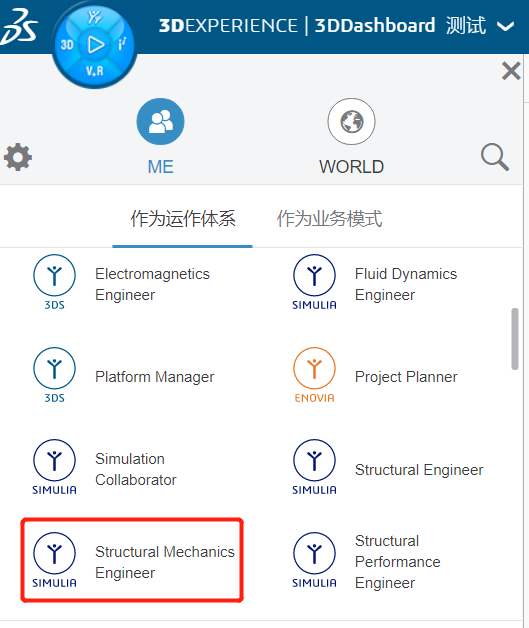

2. 接着，我们需要在3DE平台里找到仿真相关的角色。在我的平台里，我打开Structural Mechanics Engineer角色就可以了。
图：仿真角色
3. 在仿真角色中，会有模型处理的app来帮我们完成仿真的前处理。我们打开模型处理的app。
图：打开模型处理app

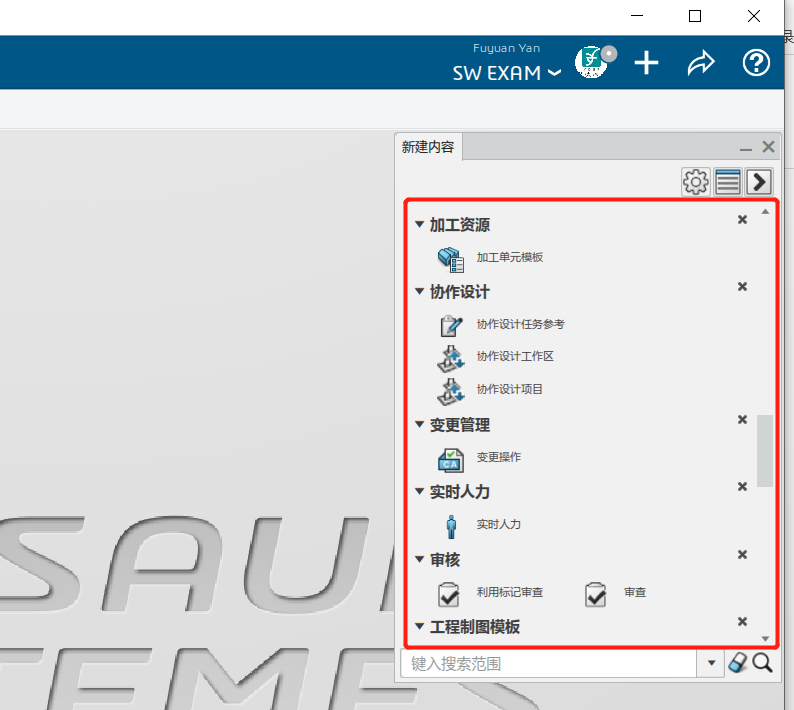

4. 3DE中的模型处理app于与CATIAV6界面很像，这里包括很多类型。如零件建模单元，装配单元，制造单元等，可以根据自己的需求，选择创建不同的单元。
图：3DE中的建模类型

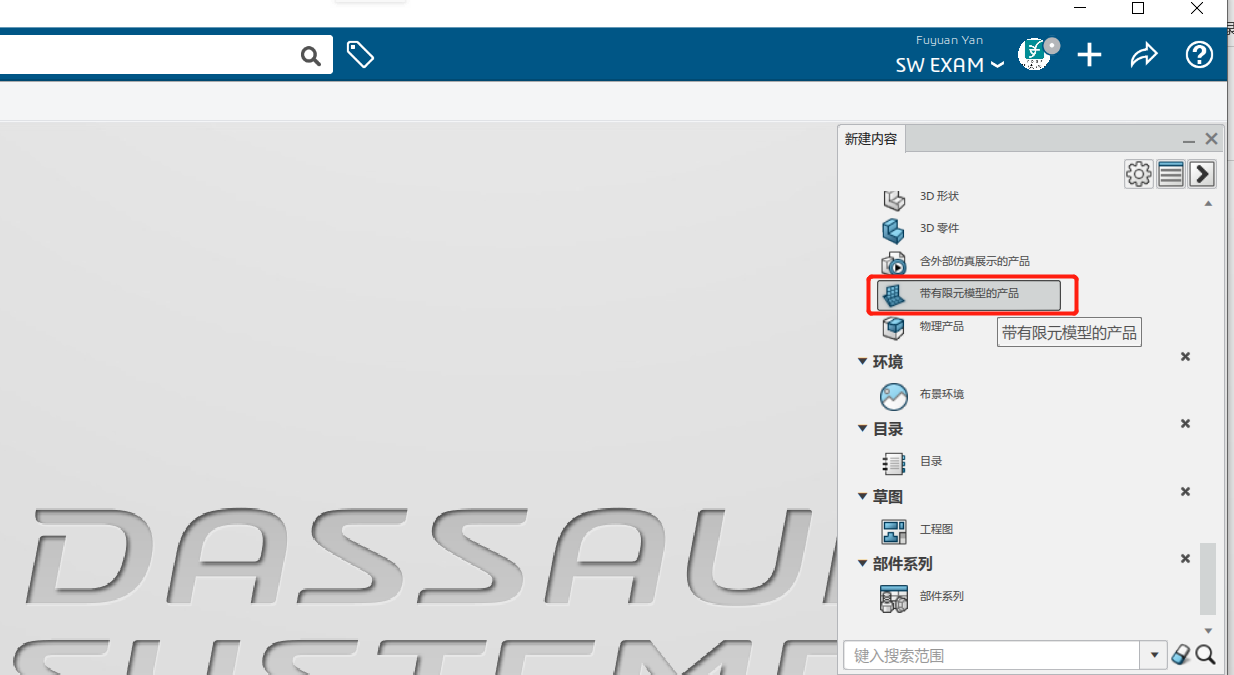

我们想导入网格，需要创建一个有限元模型，在这个模型里，可以给3D模型划分网格，也可以导入第三方网格数据。
图：带有限元模型的产品

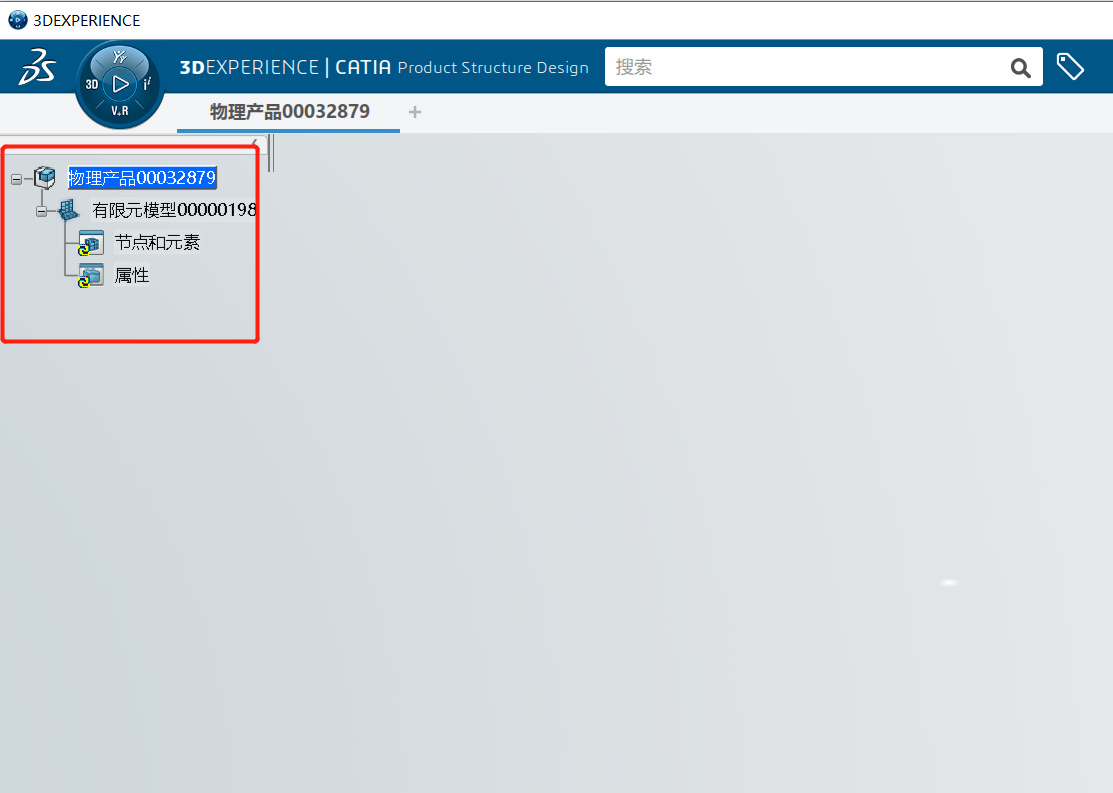

5. 当我们创建完成之后，界面中会包含一个物理产品，且下方会挂载一个有限元模型，我们将它称为FEM。
图：模型下挂在FEM
6. 刚创建完成，在这个界面的下方，暂时还没有网格划分的功能。如下图所示：

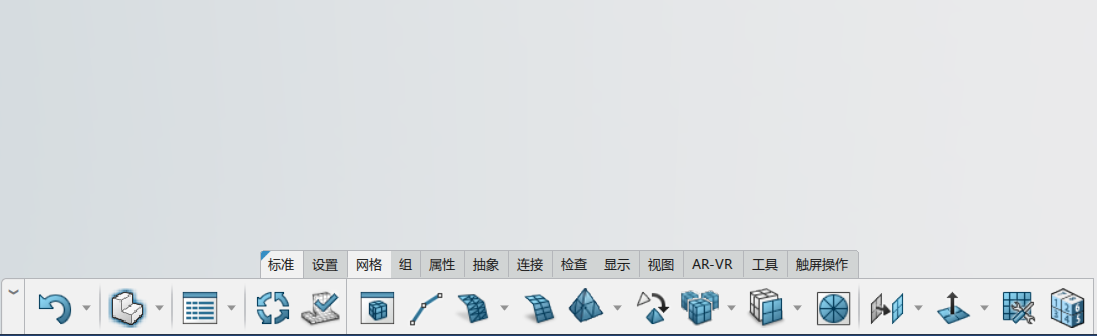

要想导入第三方网格，需要双击左上方的有限元模型进入到网格划分界面中，如图所示：
图：网格划分界面

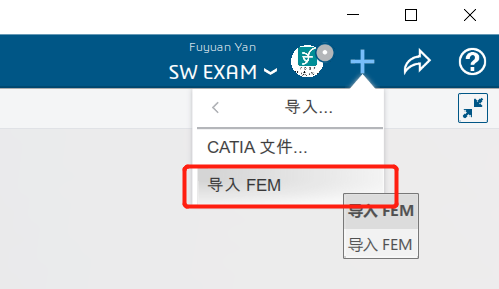

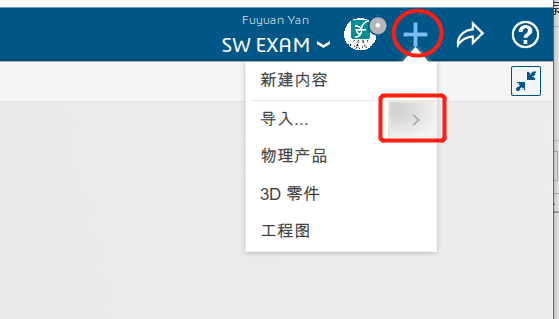

7. 之后我们需要在软件的右上角，点击加号，展开下拉菜单，点击导入后边的下拉菜单，并且选择导入FEM选项。
图：导入FEM

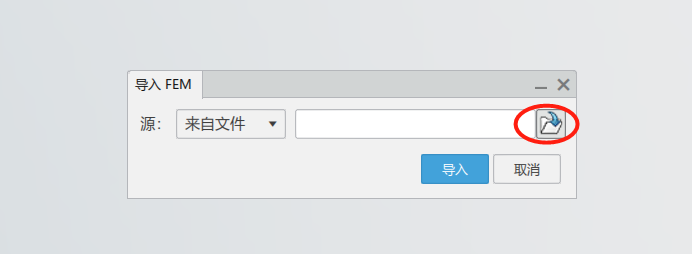

在跳出的菜单中，选择“打开选择器进行浏览”按钮
图：打开选择器进行浏览
接着，找到预先存好的.inp文件，并点击打开按钮。
图:打开inp文件

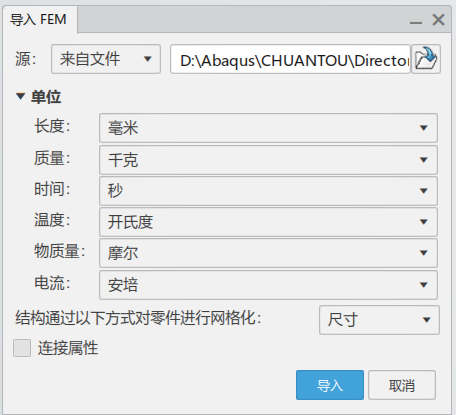

之后，我们需要选择单位，跟我们原来的模型选择统一的单位即可。
图：选择单位

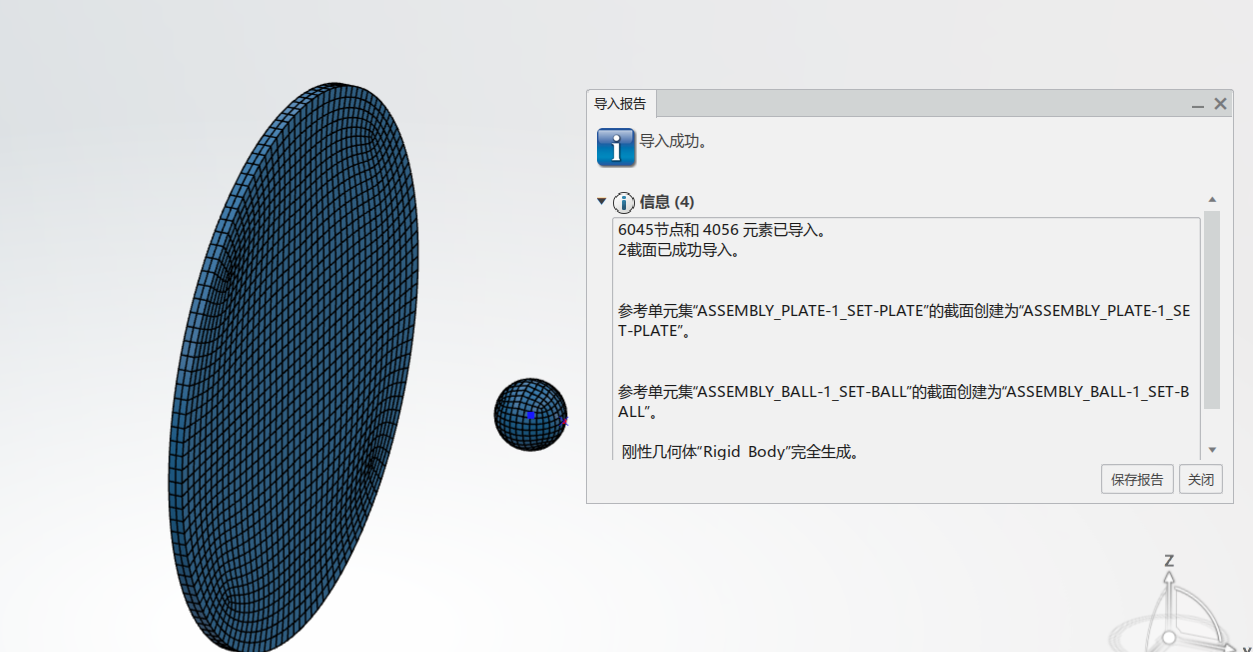

接着，终于导入成功了。
图：成功导入网格

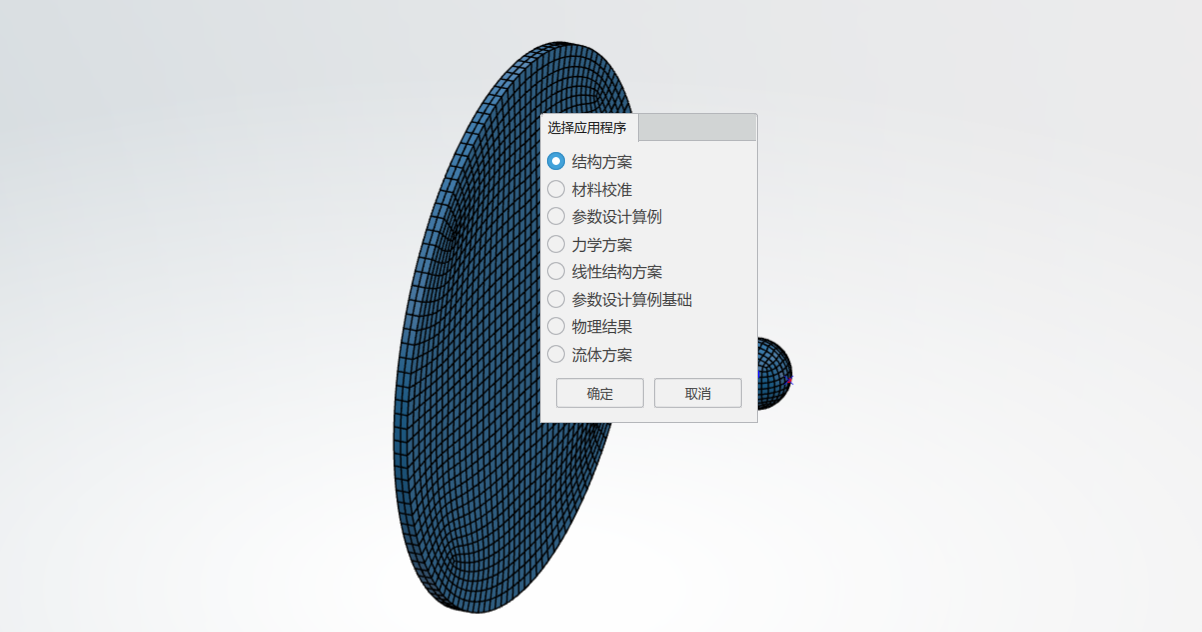

我们只需要创建自己想要仿真的类型，就可以使用导入的网格文件进行计算仿真了。
图：创建仿真类型
