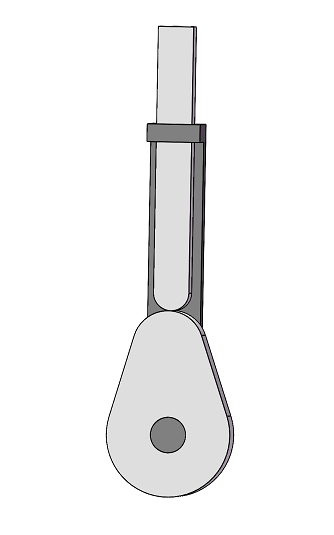

凸轮组织在机械设计中是比较常见的结构,在SOLIDWORKS中也有专门用于凸轮配合的选项，但是只能做常规凸轮的配合，例如下面这样：

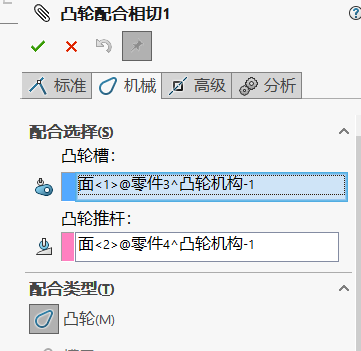

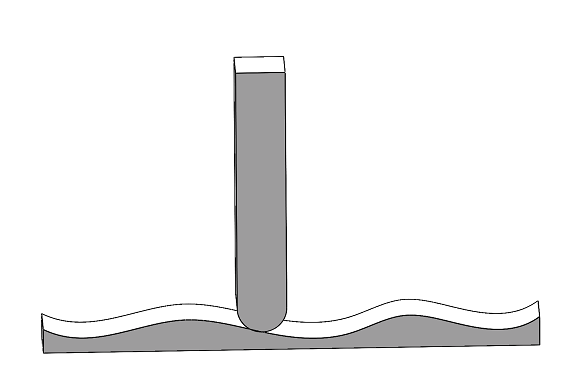

这种凸轮在配合时只需要选择机械配合中的凸轮配合，选择凸轮槽与凸轮推杆就可以实现凸轮配合。然而此种配合针对下面这样的异形凸轮是无法满足需求的。

那么这种凸轮如何进行配合呢？方法有两种：

1. 使用相切配合

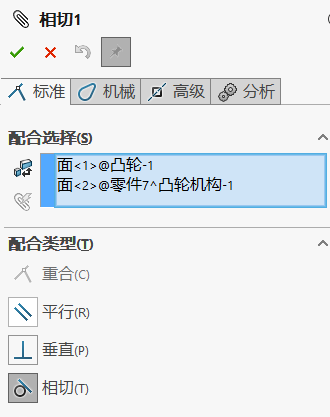

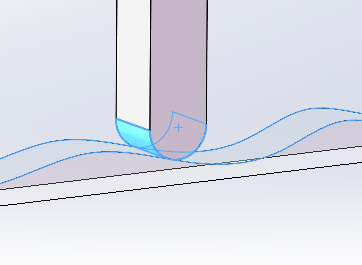

只需要在两个接触面上添加相切配合的约束，就能令此种的异形凸轮实现配合。

2. 使用路径配合

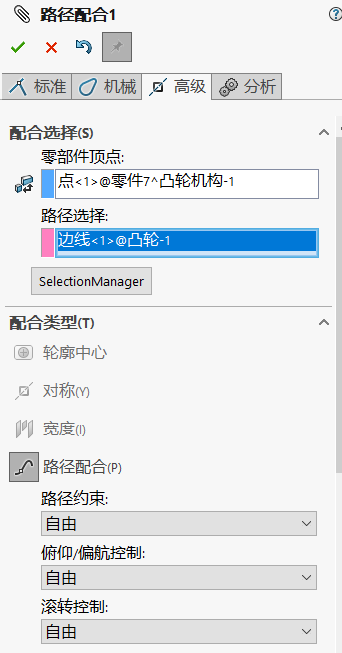

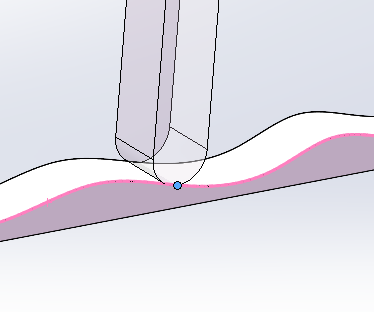

使用路径配合也能满足这样的异形凸轮的配合，同样操作也非常简单，只需要选择推杆的顶点，然后再选择凸轮的边线即可完成配合。

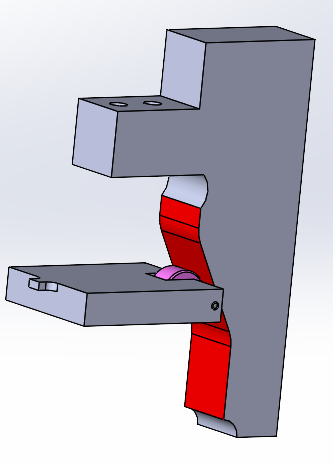

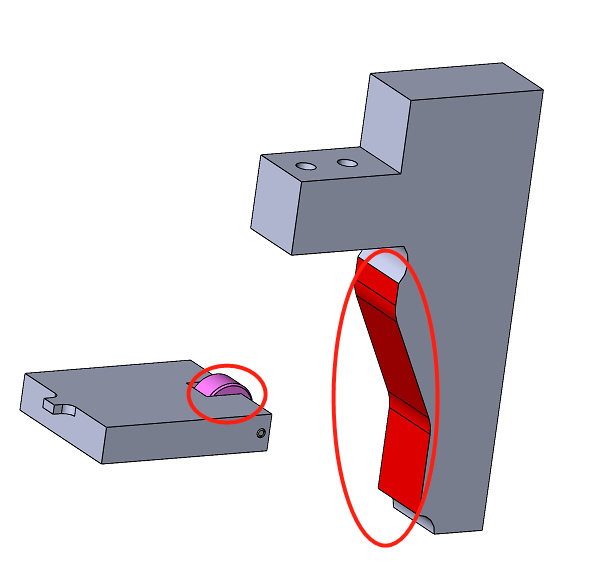

除了以上所说凸轮配合的形式，还有一种特殊的凸轮结构是不能使用以上方式进行配合的。

这样的凸轮组织在配合时会稍微的麻烦一些，我们前面说过，机械里的凸轮配合只针对于常规凸轮，因此上面这类凸轮是无法顺利获得凸轮配合进行配合的；使用相切配合由于涉及到的凸轮面不是一个陆续在完整的面，无法选择，所以相切配合也不能满足；使用路径配合，由于推杆上是一整个的圆形结构，无法选择顶点，因此使用路径配合也不行。

那么对于这样的凸轮有没有办法完成配合呢？答案是肯定的，其实这种组织想要完成配合也非常的简单，只需要三步就可以完成了：

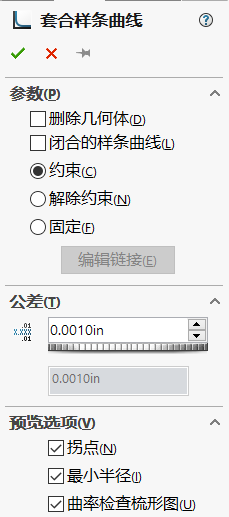

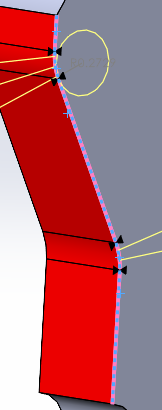

1）先将凸轮部分的多段线拟合成一条曲线  方法是运用套合样条曲线将凸轮边线拟合成一条线。

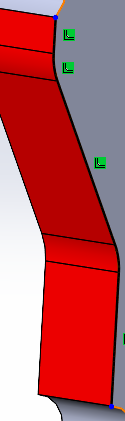

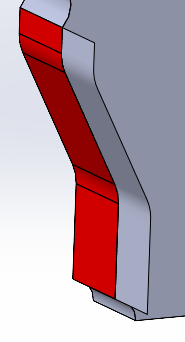

2）将配合面拟合成一个陆续在的曲面  方法是运用拉伸曲面做出陆续在的曲面，此处因为需要看的更清晰，故做出向外的曲面。

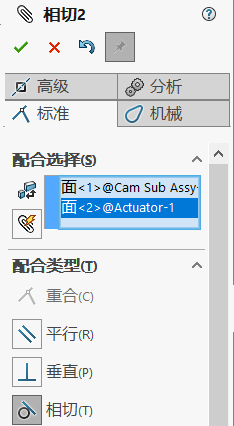

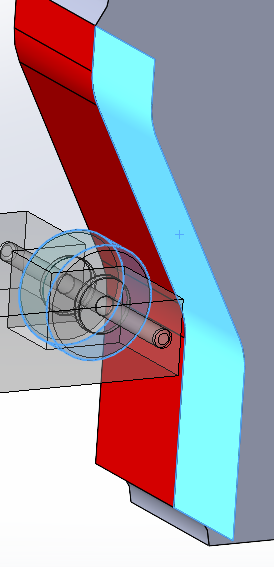

3）顺利获得相切配合进行凸轮配合  到这里就与前面所讲的相切配合一致了，凸轮配合完成后，将曲面隐藏即可。

顺利获得上述几种方法，无论是常规凸轮还是异形凸轮都能快速完成配合，以后再也不用为凸轮配合所烦恼了。
