顺利获得Solidworks型腔命令创建模具的方法
在Solidworks中进行模具设计时我们通常需要创建分型线以及分型面，但有些时候由于分型线比较复杂从而难以完成分型面的创建，例如下图这样，根据分型线创建的面是不陆续在的，因此无法作为分型面使用，这样就使得我们无法按照传统的模具设计思路来完成模具的创建。

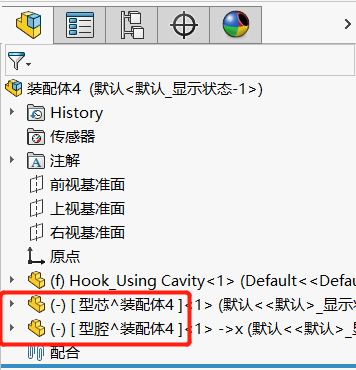

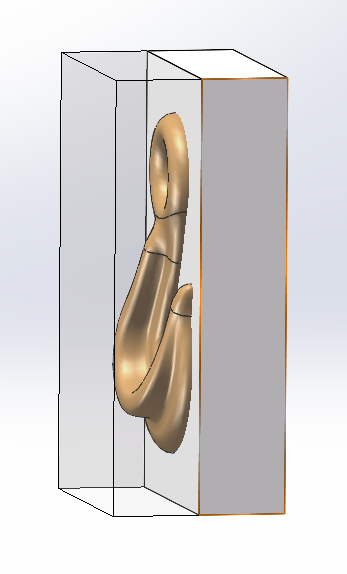

遇到这样问题的时候我们可以使用型腔命令来进行模具设计，型腔命令的使用需要我们在装配体环境下进行，因此我们要先创建一个装配体，将我们的模型文件导入进去，然后顺利获得自顶向下的装配体建模创建出型芯和型腔的基体，将吊钩零件包裹起来。

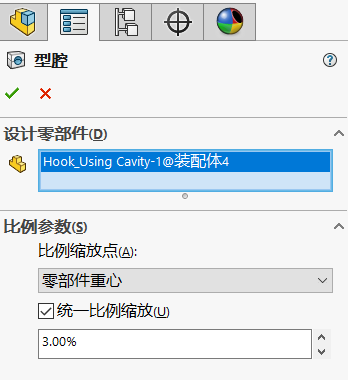

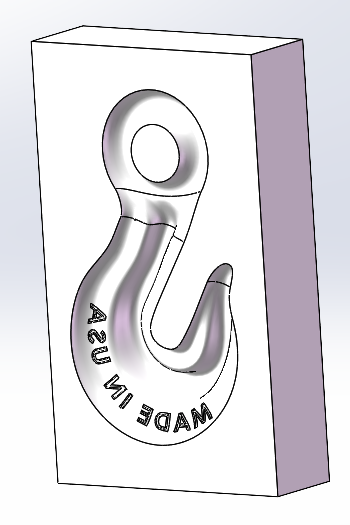

型芯和型腔的基体创建完成后接下来我们就需要使用型腔的命令完成模具的创建，重新编辑型芯零件，顺利获得插入选项找到特征中的型腔命令，在型腔命令下，设计零部件中选择吊钩零件，比例缩放点选择零部件重心，选择同统一缩放比例，放大吊钩零件，完成后点击确定退出零件编辑，此时我们的型芯就创建完成了。

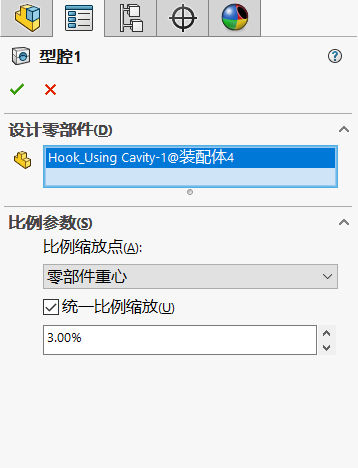

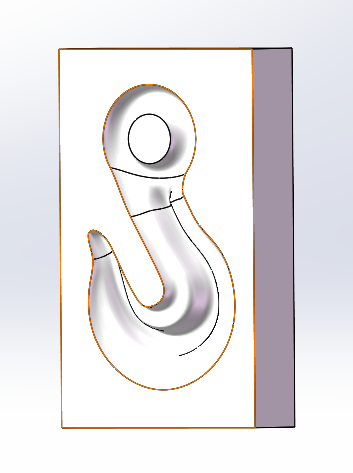

型芯创建完成后，接下来使用同样的方法完成型腔零件的创建，在型腔命令下选择相同的参数设置。

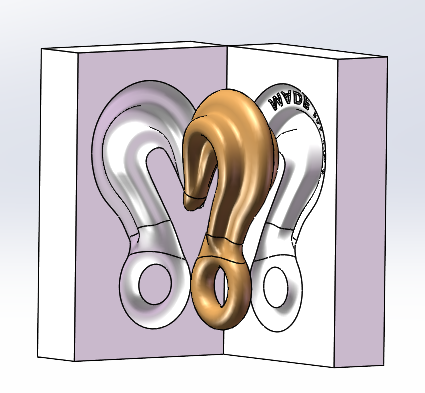

型芯和型腔的创建完成后，此时我们的模具就制作完成了，创建爆炸图来完整的显示一下我们创建的模具。
顺利获得以上的操作，只需要短短的几步就能完成我们原来方法所不能完成的任务，这也就为我们创建模具给予了另一种新的可能，因此在遇到分型线较为复杂的情况时不妨采用此种方法，也许能够达到事半功倍的效果。
