顺利获得Solidworks创建预定义视图模板的方法
我们在使用Solidworks创建工程图时通常会手动顺利获得调色板选择视图，然而在Solidworks工程图的选项中有一个预定义视图的命令却很少有人知道，顺利获得预定义视图的命令可以让我们直接生成我们需要的视图，省去我们手动选择的时间，我们平时制作的工程图以标准三视图居多，这里我们就以标准三视图为例来讲解一下，其他预定义视图的模板也可以按此方法制作。

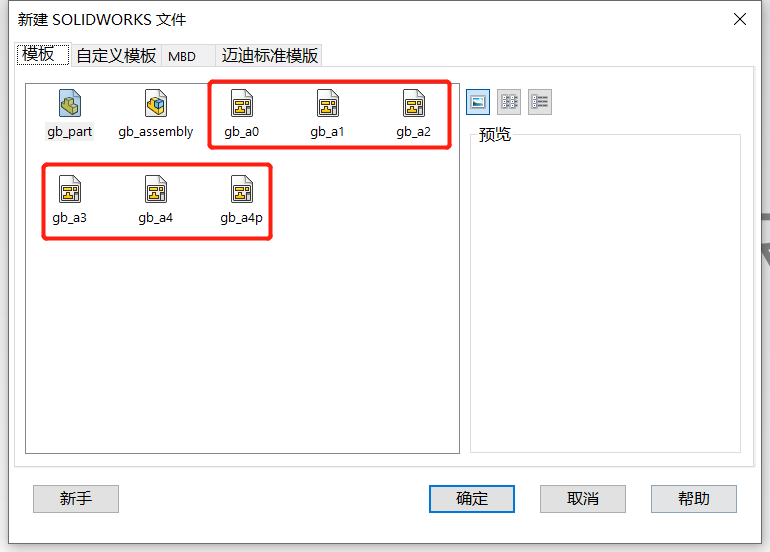

第一时间我们新建一个工程图，选择任意一个工程图模板。

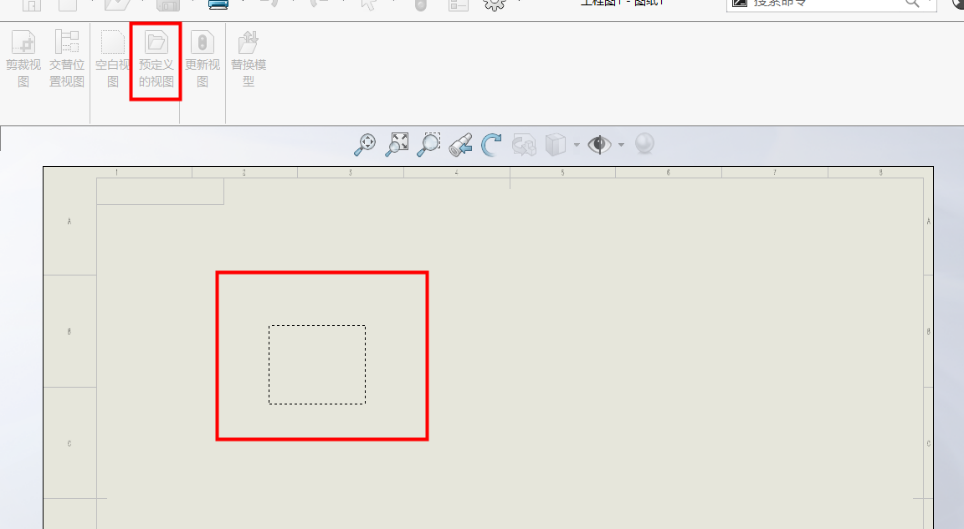

创建好工程图后，我们进入工程图环境，选择工程图中的预定义的视图命令，此时我们鼠标上就会出现一个方框，这个方框的位置就是将来我们创建视图所放置的位置，我们选择合适的位置放置方框即可。

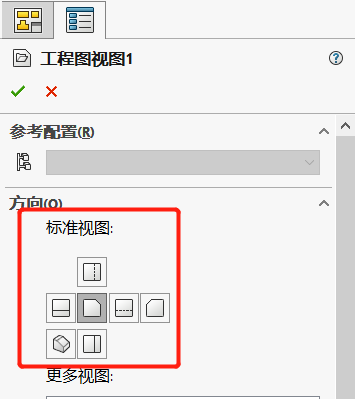

方框放置好后，在左侧的属性栏里就会出现相应的视图属性，我们可以选择我们所需要放置的视图,这里我们选择前视图。

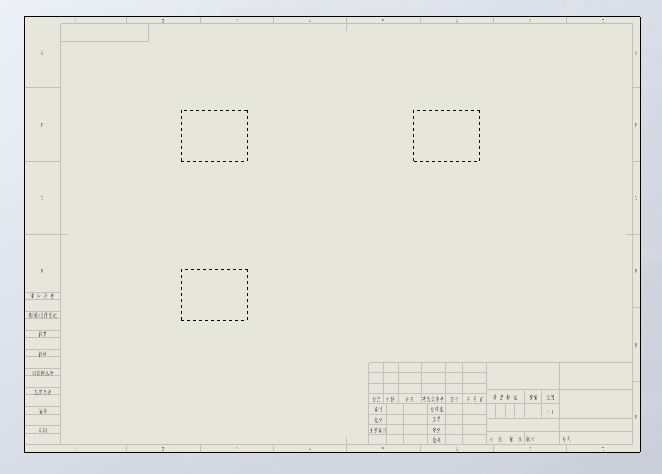

前视图的预定义视图位置放置好后，我们可以顺利获得投影视图，再放置相应的左视图和上视图。
以上操作完成后，我们就可以保存此工程图模板了，注意修改模板名称，保存类型选择工程图模板。

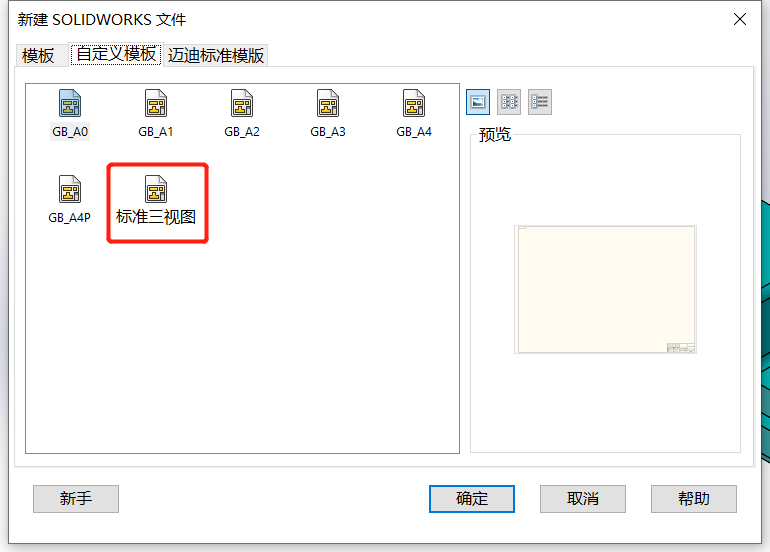

到这里我们标准三视图的工程图模板就完成了。选择一个零件创建工程图测试一下，在创建工程图时切记选择我们刚才做的标准三视图模板。

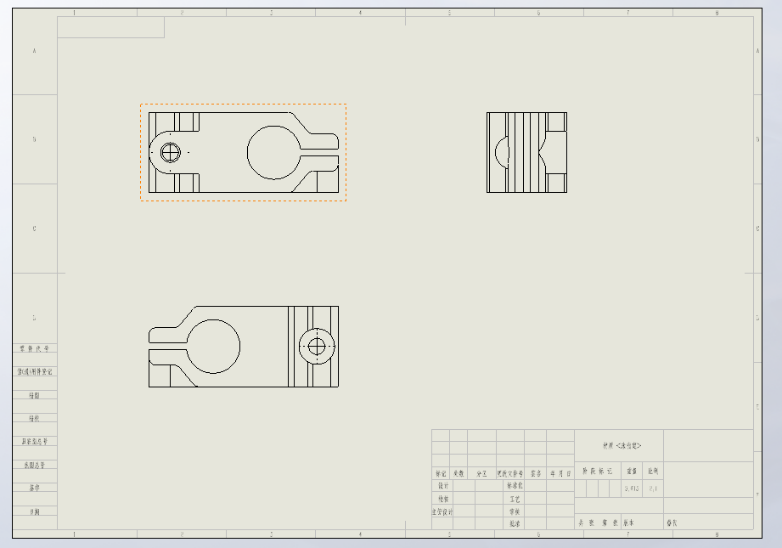

工程图创建完成后，进入工程图环境我们看到此零件的三视图已经自动创建好了，这就说明我们的模板创建成功了。
顺利获得这种方法我们不仅可以自由的选择我们所需要视图，还可以自定义视图的显示样式，只需要在创建视图时选择视图的类型即可，这种方式省去了我们手动创建视图的麻烦，能够节约我们的设计时间，快来试试看吧！
