相信很多工程师都用过SOLIDWORKS 的流体仿真软件Flow Simulation。在3DE中也同样有一款流体仿真软件，今天我们就来介绍一下3DE中的流体仿真软件 FMK。

废话不多说，我们第一时间来看一下功能

图：3DE流体仿真功能

从图上我们可以看出，FMK给予了稳态/瞬态流动、层流和湍流、牛顿和非牛顿流体、自由液面 (VOF)、共轭热传递、人体舒适度模型、焦耳热, 电阻模型、多孔介质，旋转区域 (MRF)等功能。FMK为设计师量身定做，在3DEXPERIENCE平台的单一协作环境中有效地进行端到端的产品设计。

在FMK中，其较大优点有以下三个：

1. 网格划分更容易且更接近真实

从复杂的3D CAD到网格的周转时间更快。

Ø 在非水密几何体上自动找孔和补孔。

Ø 几分钟内自动抽取液体体积

Ø 自动更新原生CAD变化

Ø 较少的用户互动

Ø 减少单元数(<40%)，以达到与传统四面体网格相似或更好的精度。

精度更高的贴体网格

Ø 更高质量的网格

复杂几何体的稳健网格化

Ø 忽略<小元素尺寸的特征/间隙，从而使有效的网格较小化，减少网格失败

Ø 支持所有类型的非标准接口

在FMK中，不仅有六面体网格，还有更多其他形状的网格来拟合模型的形状：

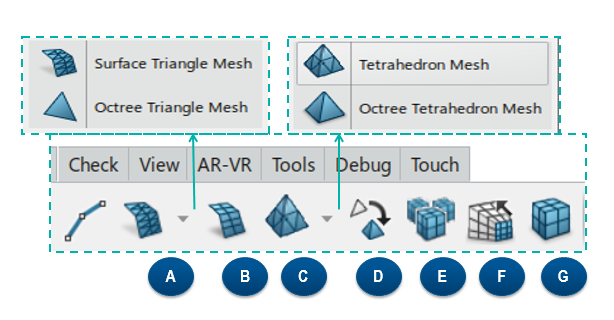

图：网格种类

2. 支持跟多的湍流模型：大家应该知道，流体仿真软件，能求解什么问题，要看他具有哪些湍流模型。而FMK当中则具有多种湍流模型可供选择，因此它能求解更广泛的流体问题。在这里，我们列出FMK主要使用的湍流模型。：

Ø 主流的Reynolds Averaged Navier-Stokes (RANS) 湍流模型

Ø SST k-Ѡ (Default – thermal, external and Internal flows)

Ø Spalart – Allmaras (external aerodynamics)

Ø Realizable k-ε (internal flows)

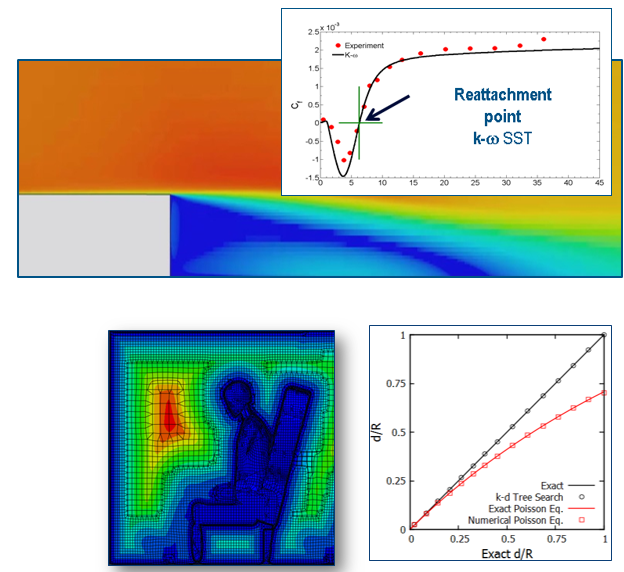

图：湍流模型对结果的影响

3. 支持云计算：在FMK角色中，有着云端仿真的一贯优势，支持使用云端求解器的。这对求解大规模的流体问题，无疑是非常方便的。

顺利获得使用FMK角色，可以实现以下核心价值：

数字化的陆续在性激发了单一的数据来源

Ø 基于CAD和PLM的CFD，实现真正的仿真驱动设计

更快的设计迭代，小的用户互动

Ø 带边界层的自动贴体六面体网格

Ø 引导式用户界面，缩短每次模拟的时间。

更广泛的物理学覆盖面，以解决主流工作流程

Ø 基于RANS的稳态和长瞬态模拟。

Ø 层流和湍流建模

Ø 共轭传热，包括辐射

统一的多尺度多物理环境

Ø 捕捉多学科需求（流固耦合等）

可在本机和云端进行模拟

Ø 允许用户随时在本地机器和云上运行模拟，本地和云端免费支持十六核心并行求解。
