 Solidworks Visualize 专业的渲染模块，允许您利用 3D CAD 数据，尽可能快速和轻松地创建照片级质量的内容，从图像到动画、交互式 Web 内容和沉浸式虚拟现实。让您的产品栩栩如生。

Visualize 2021 新功能亮点：

u 与SOLIDWORKS CAD 的集成

u 双击编辑外观

u 位移贴图

u 剖视图功能增强

u 卡通相机滤镜

u NVIDIA® Iray® 渲染通道复合输出

      Visualize 2021 新功能解析：

1.与SOLIDWORKS CAD 的集成-支持配置

SOLIDWORKS CAD 与SOLIDWORKS Visualize 之间的集成更加出色，现在可以直接导出所有的配置到SOLIDWORKS Visualize。

当您导出配置时，您需要将“显示数据标记”（ Display Data Mark ）添加到配置中 ；在ConfigurationManager中， 右键单击一个或多个配置，添加“显示数据标记” 。

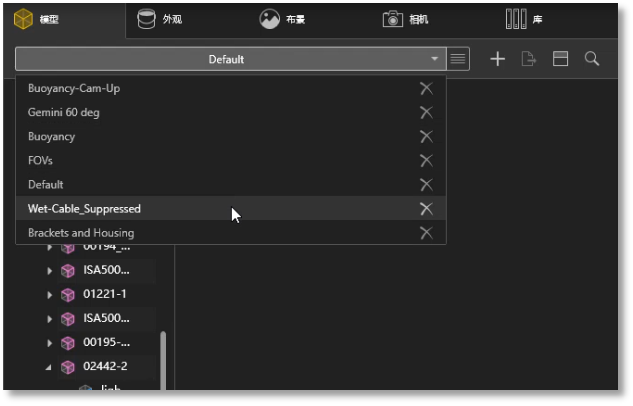

   在SOLIDWORKS Visualize 中，您可以从下拉菜单访问所有配置，模型导入SOLIDWORKS Visualize时，每个配置都成为一个模型集，模型集名称与配置名称相匹配。

2. 双击编辑外观

  SOLIDWORKS Visualize 2021给予了更为直接的方式，用以选择外观。

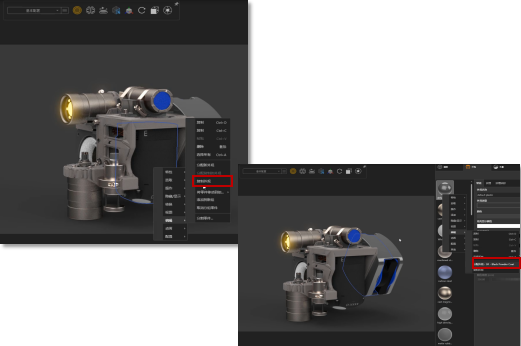

在零件选择模式下，双击零件将选择零件的外观，这样可以轻松地复制和粘贴外观，以及编辑现有外观，这项功能增强为用户带来了极为方便的用户使用体验。

3. 位移贴图

  在产品渲染过程中，用户需要添加纹理以给予更逼真的表面光洁度，位移图是为表面给予这些类型纹理的一种方法。

      现在可以定义位移贴图密度，以给予令人印象深刻的结果，这为创建和渲染复杂的曲面特征给予了很多可能性。

  该纹理基于灰度图像，灰度图像告诉软件该表面要偏移多少；位移图是增加模型复杂性的好方法，但是传统上很难计算。

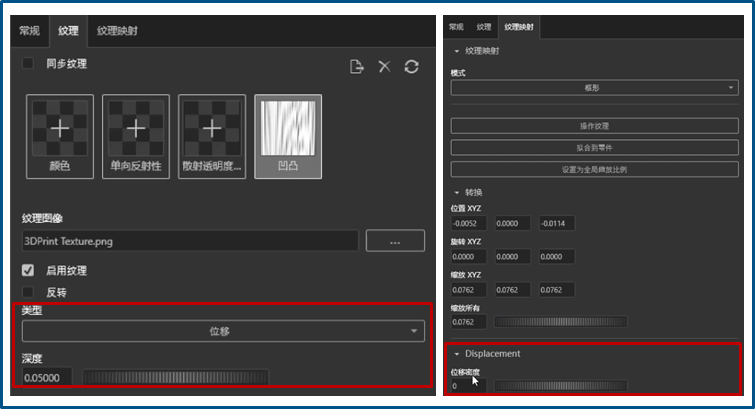

     新的“位移贴图” 选项包括：

1. 深度：控制显示在表面上的凹凸高度。增加深度使表面更加丰满；减小深度使表面更平滑

2. 位移密度： 指定子三角形边缘的长度；该值越高，子三角形越小，曲面质量越高

4.剖视图功能增强

SOLIDWORKS Visualize 支持剖视图，2021版本给予了更多的功能增强

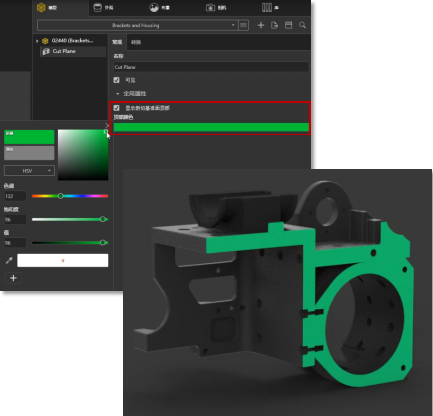

2021版本能够显示剖视图的顶部剖切基准面，并且能够修改基准面的颜色；另外，从鼠标右键菜单中，您可以隐藏和显示这些剖切基准面。

5.卡通相机滤镜

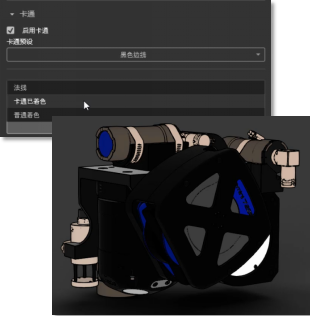

2021版本给予了一个新的“TOON”（卡通）相机滤镜

 您可以使用预设效果，例如黑底白字，黑底白字以及其他可顺利获得下拉列表访问的效果；环境光遮挡可给予出色的阴影效果，并具有修改阴影样式和线条颜色的功能。

 6. NVIDIA® Iray® 渲染通道复合输出

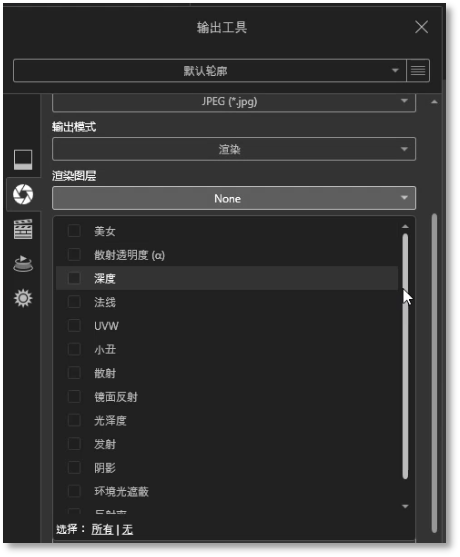

在“输出工具”对话框中，“渲染层”替换“渲染输出通道”，生成可以在后处理软件中使用的专用输出层。

渲染层使用了Iray的合成元素；进行同时渲染（而不是按顺序渲染），因此显著提升了渲染性能。

渲染层和行业标准的渲染通道- 任意输出变量（AOV），更加紧密地结合在一起。
